Details zu Bauteile anbinden in der Disziplin Lüftung

Informationen zum Bereich Bauteile anbinden in der Disziplin Lüftung.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin Lüftung ➤ Konstruktions-Tab

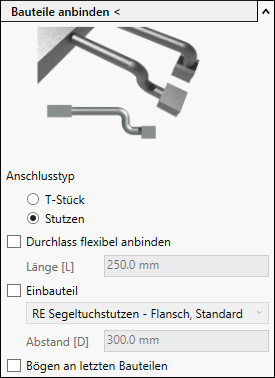

Bauteile anbinden <

Verbindet Bauteile automatisch mit den ausgewählten Luftkanälen.

Anschlusstyp

Der Anschluss an den Hauptkanal kann als T-Stück oder mit einem Stutzen ausgeführt werden.


T-Stück	Stutzen
Der Anschluss an den Hauptkanal wird mit einem T-Stück ausgeführt.	Der Anschluss an den Hauptkanal wird mit einem Stutzen ausgeführt.

Durchlass flexibel anbinden


Aktiviert	Deaktiviert
Der erste Teil der Anbindung (vom Luftdurchlass aus betrachtet) wird mit einem flexiblen Kanalstück konstruiert. Bestimmen Sie zusätzlich die Länge [L]. Wenn Sie als Länge 0 eingeben, wird auch dieser Teil mit starren Kanälen ausgeführt. Wenn Sie eine Länge eingeben. die größer ist als der Abstand zum Kanal, wird die gesamte Anbindung mit einem flexiblen Kanalstück konstruiert. In diesem Fall kann kein Einbauteil eingefügt werden.	Die gesamte Anbindung wird mit starren Kanälen ausgeführt.

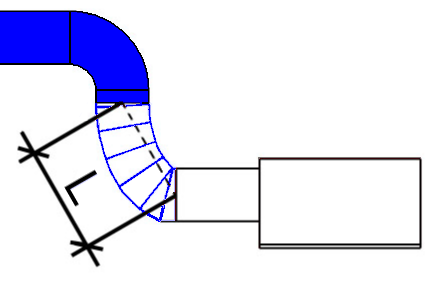

Länge [L]

Bestimmen Sie die Länge des flexiblen Kanals bei der Anbindung wie unten abgebildet:

Einbauteil, Abstand [D]

Hier stehen Einbauteile wie z. B. Kühler, Filter und Volumenstromregler zur Auswahl. Das Einbauteil wird beim Anbinden in die starre Anbindeleitung eingefügt. Dabei wird der Abstand [D] zum Hauptkanal verwendet. Wenn weitere passende Familien im Projekt enthalten sind, werden diese ebenfalls hier aufgelistet. Weitere Einbauteile finden Sie im Bibliotheks-Tab.

Anmerkung:

Einbauteile können nicht in flexible Kanäle eingefügt werden. Wenn Sie gleichzeitig die Checkbox Durchlass flexibel anbinden aktivieren, achten Sie darauf, dass der starre Teil des Kanals ausreicht, um ein Einbauteil einzufügen.

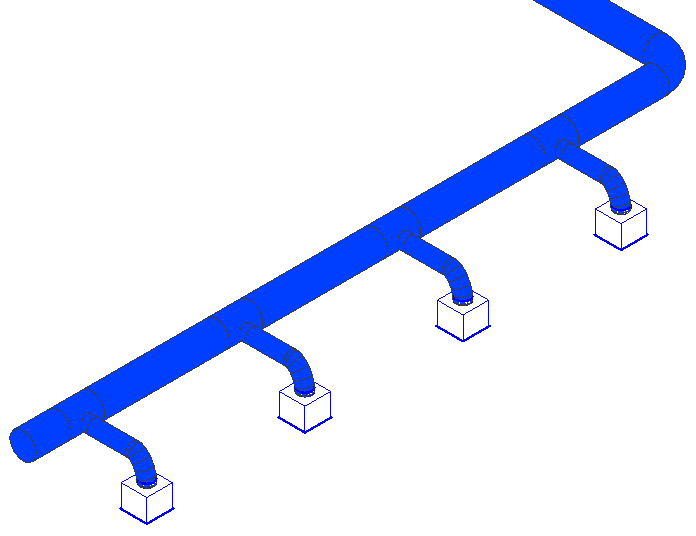

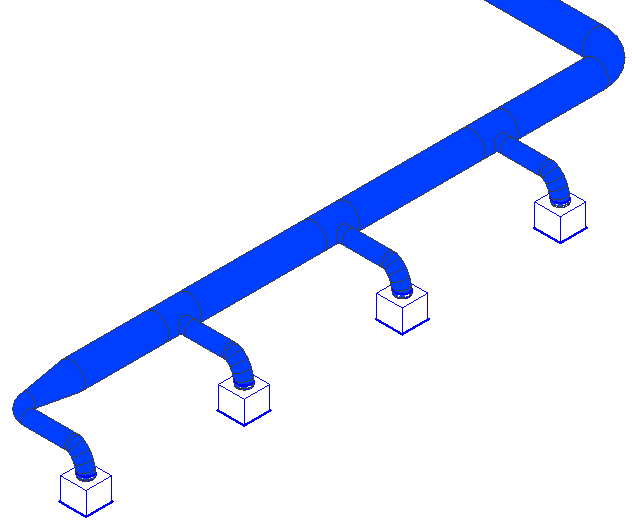

Bögen an letzten Bauteilen


Aktiviert	Deaktiviert
Die letzten Bauteile werden mit Bögen angeschlossen und das Kanalsystem auf diese Weise geschlossen.	Die letzten Bauteile werden mit T-Stücken angebunden. Der Kanal bleibt am Ende offen. Dies kann sinnvoll sein, wenn an diese Stelle weiter konstruiert werden soll.
