Details zu Einstellungen Kollisionsprüfung

Informationen zum Dialog Einstellungen Kollisionsprüfung.

Sie befinden sich hier:

Revit-MFL ➤ Registerkarte LINEAR ➤ Kollisionsprüfung ➤ Einstellungen

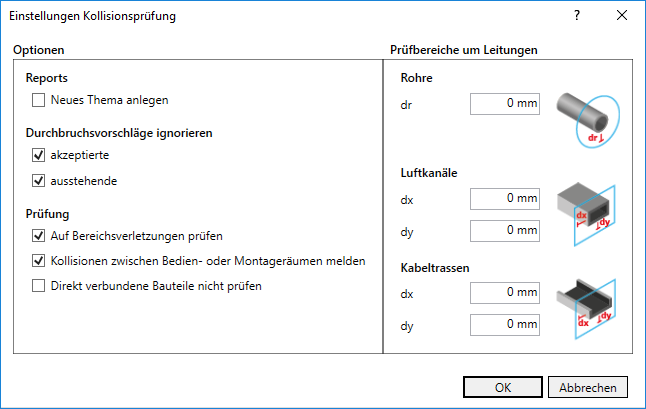

Dialog Einstellungen Kollisionsprüfung Linear Revit

Reports

Neues Thema anlegen

Aktiviert: Erstellt für jede Durchführung einer Kollisionsprüfung ein eigenes Thema im Reports und Aufgaben-Tab. Der Name des neuen Themas wird mit einem Zeitstempel erstellt.

Durchbruchsvorschläge ignorieren

Aktivieren Sie die Durchbruchsvorschlagstypen, die während einer Kollisionsprüfung ignoriert werden sollen.

Prüfung

Auf Bereichsverletzungen prüfen

Aktiviert: Aktiviert den Bereich zur Definition der Mindestabstände für Rohre, Luftkanäle und Kabeltrassen. Wenn Elemente der gewählten Kategorien oder Systeme die festgelegten Abstände unterschreiten, wird im Reports und Aufgaben-Tab eine entsprechende Meldung ausgegeben. Aktiviert des Weiteren die Option Kollisionen zwischen Bedien- oder Montageräumen melden.

Kollisionen zwischen Bedien- oder Montageräumen melden

Aktiviert: Prüft alle vorhandenen Bedien- und Montageräume in den ausgewählten Kategorien/Systemen und erstellt bei Kollisionen eine entsprechende Meldung im Reports und Aufgaben-Tab.

Direkt verbundene Bauteile nicht prüfen

Aktiviert: Kollisionen von direkt verbundenen Bauteilen werden bei der Kollisionsprüfung ignoriert. Die revitseitige Kollisionsprüfung meldet unter Umständen Kollisionen zwischen direkt verbundenen Bauteilen wie bspw. Entnahmestellen und deren angeschlossenen Abwasserleitungen. Durch die Aktivierung dieser Option werden solche revitseitig gemeldeten Kollisionen bei der Kollisionsprüfung ignoriert.
