Details zu Bauteile anbinden in der Disziplin Trinkwasser

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin Trinkwasser ➤ Konstruktions-Tab

Bauteile anbinden <

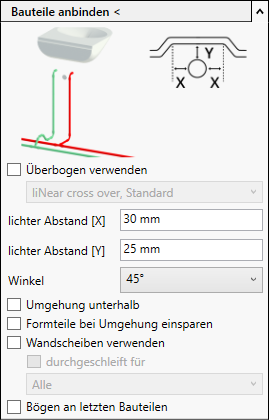

Verbindet Bauteile automatisch mit den ausgewählten Warm- und Kaltwasserleitungen.

Überbogen verwenden

Beim Anbinden können entweder einzelne Formteile oder ein Überbogen verwendet werden.

Die Familie LINEAR cross over, Standard steht standardmäßig zur Auswahl und enthält passende Überbögen. Darüber hinaus listet die Funktion solche im Projekt geladenen Familien, die ebenfalls über Überbögen verfügen könnten.

Aktiviert	Deaktiviert
Die Optionen Formteile bei Umgehung einsparen und Versprungwinkel werden deaktiviert.

Lichter Abstand [X]

Bestimmt den lichten Abstand [X] zwischen Außenkante der Hauptleitung und dem Bogenansatz des Übergangs.

lichter Abstand [Y]

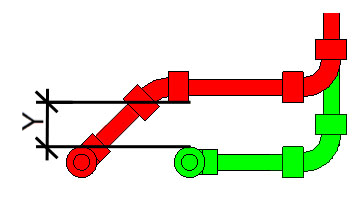

Bestimmt den lichten Abstand (Y) zwischen der Anbindeleitung und der Hauptleitung.

Versprungwinkel

Wählen Sie den Winkel der Bögen, der beim Leitungsversprung verwendet werden soll. Diese Option ist deaktiviert, wenn die Option Überbogen verwenden aktiviert ist.

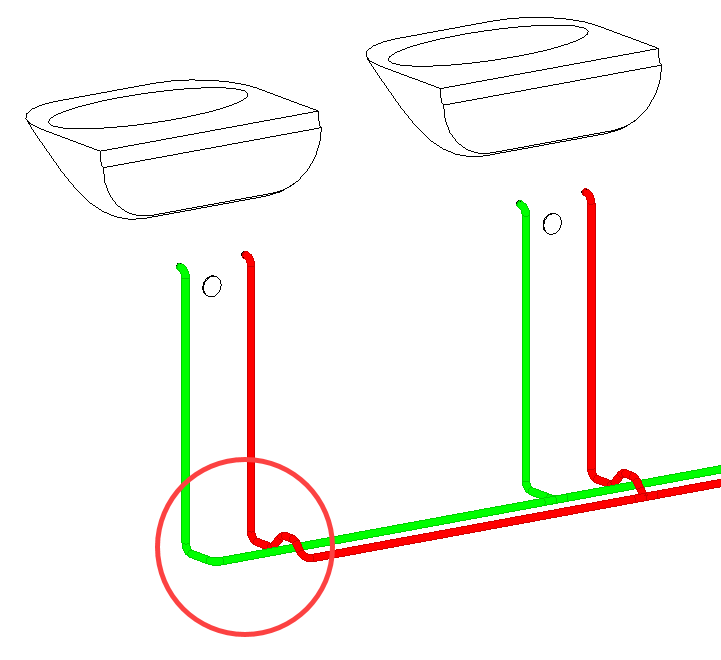

Umgehung unterhalb

Bei horizontal verlaufenden Hauptleitungen bestimmen Sie, ob die Umgehung über oder unter das zu kreuzende Rohr erfolgen soll und mit welchem lichten Abstand.

Bei vertikal verlaufenden Rohren wird die Umgehung vor oder hinter das zu kreuzende Rohr gelegt.

Aktiviert	Deaktiviert

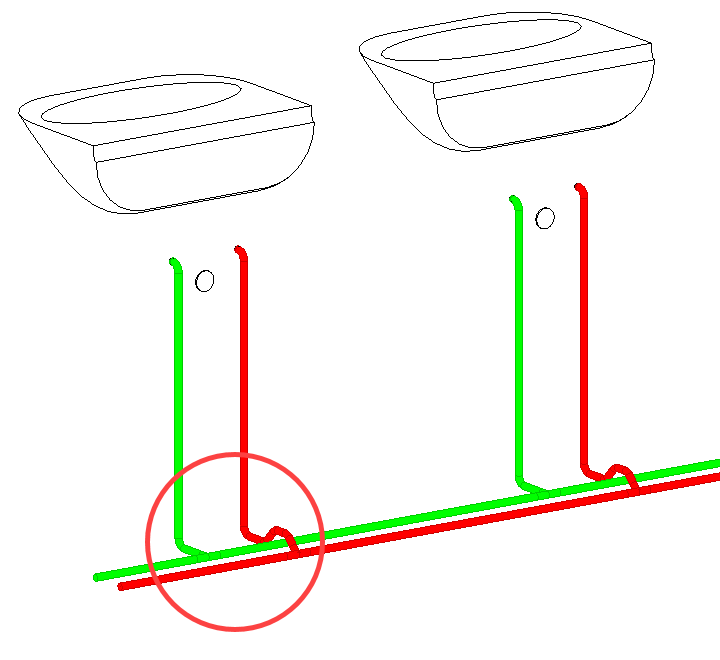

Die Anbindung wird unter das zu kreuzende Rohr geführt, wenn die Hauptleitung parallel zum Bauteil liegt und horizontal verläuft.	Die Anbindung wird über das zu kreuzende Rohr geführt.

Formteile bei Umgehung einsparen

Abhängig von der räumlichen Lage können bei der Umgehung unter oder über die zu kreuzende Hauptleitung zusätzliche Formteile entstehen. Diese Option ist deaktiviert, wenn die Option Überbogen verwenden aktiviert ist.

Aktiviert	Deaktiviert
Zusätzliche Formteile werden bei der Umgehung eingespart. Die Option lichter Abstand [X] wird deaktiviert.

Wandscheiben verwenden, durchgeschleift für

Für die Anbindung können Wandscheiben verwendet werden. Außerdem kann die Anbindung durchgeschleift erfolgen. Wählen Sie in diesem Fall aus, ob das Durchschleifen bei Kaltwasser, Warmwasser oder bei beiden Systemtypen (Alle) durchgeführt werden soll.

Aktiviert	durchgeschleift für	Deaktiviert

Bögen an letzten Bauteilen

Aktiviert	Deaktiviert
Die letzten Bauteile werden mit Bögen angeschlossen und das Rohrsystem auf diese Weise geschlossen.	Die letzten Bauteile werden mit T-Stücken angebunden. Das Rohr bleibt am Ende offen. Dies kann sinnvoll sein, wenn an diese Stelle weiter konstruiert werden soll.
