Details zum Bereich Report

Informationen zum Bereich Report.

Sie befinden sich hier:

Projekt-TabDisziplinReports und Aufgaben-TabReport

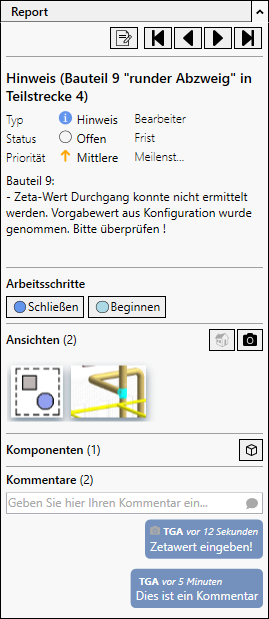

Reports Aufgaben Report Linear Revit

Buttonleiste

Report bearbeiten: Öffnet den Dialog Report bearbeiten.

Navigation: Navigieren Sie zum ersten, vorherigen, nächsten und letzten Report.

Metadaten

Unter der Buttonleiste werden die Informationen aus dem Dialog Report bearbeiten angezeigt.

Arbeitsschritte

Hier können Sie mit einem Klick den Bearbeitungsstatus des Reports ändern. Zur Auswahl stehen Beginnen, Schließen und Zurückstellen. Die Anzahl und Benennung dieser Schritte können Sie in den Optionen anpassen.

Ansichten

Hier werden alle vorhandenen Ansichten angezeigt. Klick auf Navigiere zu öffnet die erste aufgenommene Ansicht. Klick auf Neue Ansicht hinzufügen erstellt einen Screenshot vom aktuellen Inhalt des Zeichenbereichs. Wenn Sie einen Screenshot mit ausgewählten Komponenten erstellen, werden die Komponenten automatisch mit dem Screenshot verknüpft. Rechtsklick auf eine Ansicht öffnet das Kontextmenü, in dem die Ansicht gelöscht werden kann. Klick auf eine Ansicht öffnet den Bereich Ansichtspunkt.

Ansichtspunkt

Button

Funktion

Zugehörige Ansicht öffnen

Öffnet die aufgenommene Ansicht im Zeichenbereich.

Ort anzeigen

Zoomt zum verknüpften Ort. Ein verknüpfter Ort ist ein Referenzpunkt im Modell.

Bilddatei maximieren

Öffnet und maximiert die Ansicht im Zeichenbereich.

Aktionen

Öffnet das Kontextmenü mit weiteren Optionen:

  • Ort neu auswählen

  • Ansicht neu aufnehmen

  • Bilddatei auswählen

  • Bilddatei bearbeiten

Komponenten

Button

Funktion

Aktionen

Wird nur bei geschlossenem Bereich angezeigt und ist nur aktiviert, wenn verknüpfte Komponenten vorhanden sind. Öffnet das Kontextmenü mit den unten beschriebenen Optionen.

Komponenten anzeigen

Markiert die ausgewählten Komponenten in der aktuellen Ansicht.

Mehrfarbig hervorheben (nur 3D)

Hebt die ausgewählten Komponenten in 3D-Ansichten farbig hervor. Sollte die Hervorhebung trotz Einfärbung nicht klar erkennbar sein, ändert ein erneuter Klick auf den Button die Farbe der Komponenten.

Komponenten isolieren

Isoliert die ausgewählte Komponente in der aktuellen Ansicht.

Auswahlrahmen um Komponenten

Setzt um die ausgewählte Komponente einen 3D-Auswahlrahmen und zeigt sie an.

Komponenten bearbeiten

Öffnet das Kontextmenü mit weiteren Optionen:

  • Komponenten hinzufügen

  • Komponenten aus Verknüpfung hinzufügen

  • Ausgewählte Komponenten entfernen

Kommentare

Geben Sie hier Kommentare ein. Kommentare, die Sie zu Screenshots oder externen Grafiken erstellt haben, werden mit dem Kamerasymbol angezeigt. Klick auf das Symbol öffnet den dazugehörigen Ansichtspunkt.
