Details zu Befestigung
Informationen zum Bereich Befestigung.

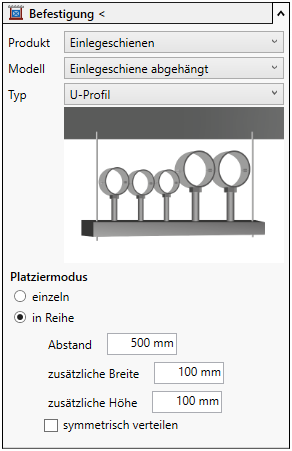

Mit der Funktion Befestigung < können Sie Konsolen, Einlegeschienen und verschiedene Befestigungen für Rohre und Kanäle anbringen. Die Befestigungselemente können von Decken abgehängt, auf Böden aufgeständert oder an Wänden angebracht werden. In Abhängigkeit davon, welches Befestigungselement Sie wählen, werden ggf. einige Parameter und Einstellwerte nicht benötigt und stehen deswegen nicht zur Verfügung.
Sie befinden sich hier:
Befestigung <
Startet unter Berücksichtigung der Einstellungen die Funktion zur Befestigung von Rohren und Kanälen bzw. zur Platzierung von Konsolen oder Einlegeschienen.
Produkt, Modell, Typ
Wählen Sie das Produkt, das Modell und den Typ der Befestigung, Einlegeschiene oder Konsole.
Einlegeschienen passen sich automatisch an die Breite der gewählten Leitungen an. Um mehrere Leitungen mit Einlegeschienen zu befestigen, müssen die Leitungen parallel verlaufen.
Platziermodus
Legt den Platziersmodus für die Funktion fest. Die Auswahl kann abhängig vom gewählten Produkt variieren.
| Modus | Befestigungen | Konsolen | Einlegeschienen |
|---|---|---|---|
| einzeln | Aktiviert: Es wird eine Befestigung durch Auswahl des Befestigungspunkts am Rohr oder Kanal und der Auswahl des Bauteils, an dem befestigt wird, platziert. | Aktiviert: Es wird eine Konsole durch Auswahl des Befestigungspunkts an der jeweiligen Wand platziert. Falls Sie die Konsolen in einem Grundriss oder Draufsicht platzieren, wird die Höhe über die Geschossauswahl und die Angabe des Versatzes festgelegt. | Aktiviert: Ermöglicht eine nicht von Leitungen abhängige Platzierung einzelner Einlegeschienen an Bauteilen. |
| in Reihe | Aktiviert: Die Befestigungen werden vom festzulegenden Startpunkt auf dem Rohr oder Kanal bis zum festzulegenden Endpunkt im definierten Abstand platziert. | Aktiviert: Die Konsolen werden vom festzulegenden Startpunkt auf der jeweiligen Wand bis zum festzulegenden Endpunkt im definierten Abstand platziert. Falls Sie die Konsolen in einem Grundriss oder Draufsicht platzieren, wird die Höhe über die Geschossauswahl und die Angabe des Versatzes festgelegt. | Aktiviert: Nach der Auswahl des Bauteils, an dem die Einlegeschienen befestigt werden sollen, werden die Einlegeschienen vom festzulegenden Startpunkt auf einer der Leitungen bis zum festzulegenden Endpunkt im definierten Abstand platziert. |
| auf Konsole/ Einlegeschiene | Aktiviert: Die Befestigungen werden auf bereits platzierten Konsolen oder Einlegeschienen angebracht. |
zusätzliche Breite
Ermöglicht die Einstellung des seitlichen Überstands von Einlegeschienen. Der Wert legt den Abstand zwischen der Mitte der äußeren Gewindestange und der Außenkante der Einlegeschiene fest. Der eingegebene Wert wird an beiden Seiten der Einlegeschiene addiert.

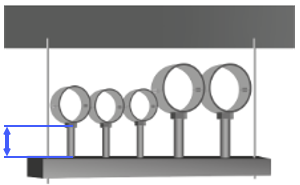

zusätzliche Höhe
Ermöglicht bei abgehängten Einlegeschienen die Einstellung des Abstands zwischen der Einlegeschiene und den niedrigsten Leitungen.
Abstand
Legt den Abstand zwischen den Befestigungen, Konsolen oder Einlegeschienen im Platziermodus in Reihe fest.
symmetrisch verteilen
Aktiviert: Die Befestigungen oder Konsolen werden im Platziermodus in Reihe symmetrisch um den Mittelpunkt der festgelegten Strecke auf dem Bauteil platziert.
Deaktiviert: Die Befestigungen oder Konsolen werden im Platziermodus in Reihe ab dem Startpunkt im festgelegten Abstand platziert.
