Über den Dialog Systemklassen

Erklärt das Konzept von Systemtypen, Systemklassen und Disziplinen im Dialog Systemklassen.

Systemtypen

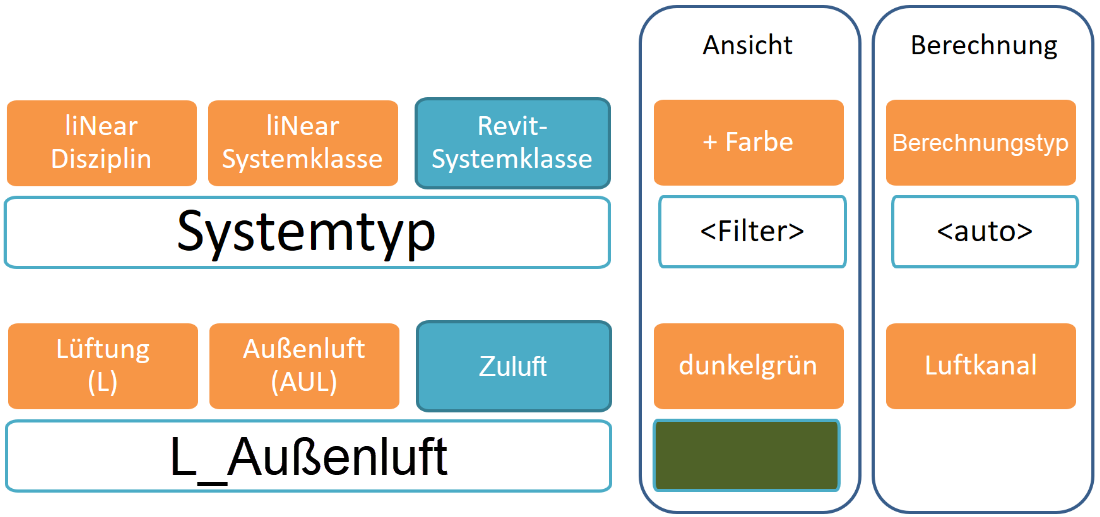

Systemtypen dienen der Klassifizierung von Rohren, Kanälen und Bauteilen. Der Systemtyp wird aus der LINEAR-Disziplin, der LINEAR-Systemklasse und der Revit-Systemklasse gebildet. Der Name der Systemtypen wird standardmäßig aus dem Kürzel der Disziplin und der Bezeichnung der LINEAR-Systemklasse erzeugt. Den Systemtypen ist eine Farbe und ein LINEAR-Berechnungstyp zugeordnet. Durch die Zuordnung des Berechnungstyps werden die Rohre, Kanäle und Bauteile bei der Rohr- und Kanalnetzberechnung erkannt und dimensioniert.

Vor der Konstruktion von Rohren und Kanälen wählen Sie durch die Disziplin und die LINEAR-Systemklasse einen Systemtyp aus, der den Rohren und Kanälen beim Konstruieren automatisch zugewiesen wird.

Systemklassen

Es wird zwischen LINEAR-Systemklassen und Revit-Systemklassen unterschieden. Die Revit-Systemklassen sind fest definiert und können nicht erweitert werden. Damit zusätzliche Systemtypen verwendet werden können, die bei der Rohr- und Kanalnetzberechnung benötigt werden, gibt es die LINEAR-Systemklassen. Jede LINEAR-Systemklasse ist einer Revit-Systemklasse und einem Berechnungstyp zugeordnet.

Im Dialog Systemklassen sind alle LINEAR-Systemklassen und Ihre Eigenschaften enthalten. Mit diesen Informationen werden die Systemtypen definiert. Hier sind jeder Systemklasse eine Disziplin, eine Revit-Systemklasse und ein LINEAR-Berechnungstyp zugeordnet. Weiterhin ist ein Kürzel und die Farbdarstellung von Rohren und Kanälen festgelegt. Die LINEAR-Systemklassen können Sie ändern und neue LINEAR-Systemklassen anlegen.

Disziplinen

Disziplinen sind die obersten Organisationselemente. Jedes Element im Modell ist einer Disziplin zugeordnet.

Disziplinen erfüllen folgende Aufgaben:

Bereitstellung der passenden Funktionen im Konstruktions-Tab
Bereitstellung der passenden Ansichten im Projekt-Tab
Bereitstellung der passenden Systemklassen im Konstruktions-Tab
Bereitstellung der passenden Bibliotheken im Bibliotheks-Tab
Sichtbarkeitssteuerung der Rohre, Kanäle und Bauteile im Modell
Benennung der Revit-Systemtypen bei der Konstruktion von Rohren und Kanälen
