Gleichzeitigkeiten über Sondergebäude zuweisen

Zeigt schrittweise, wie Sie über den Gebäudetyp Sondergebäude die Gleichzeitigkeit für einzelne Abschnitte im Trinkwasserrohrnetz frei eingeben können.

Aufgabenstellung

Sie möchten die Gleichzeitigkeiten für Teile des Gebäudes frei definieren.

Voraussetzungen:

  • Das Rohrnetz ist geschlossen und kann berechnet werden.

  • Das Rohrnetz ist erfasst.

Navigieren Sie zu:

Projekt-TabDisziplin TrinkwasserAnalyse-Tab

Trinkwasser Analyse Linear

Ausgangssituation:

In einer Turnhalle befinden sich zwei Umkleidebereiche mit Duschen im Erdgeschoss und im Obergeschoss. Die Duschen der werden immer nur auf einer der beiden Etagen gleichzeitig benutzt. Innerhalb jeder Etage muss gewährleistet sein, dass alle Entnahmestellen nach dem Sport gleichzeitig benutzt werden können. Hier ist die Gleichzeitigkeit also 100%.

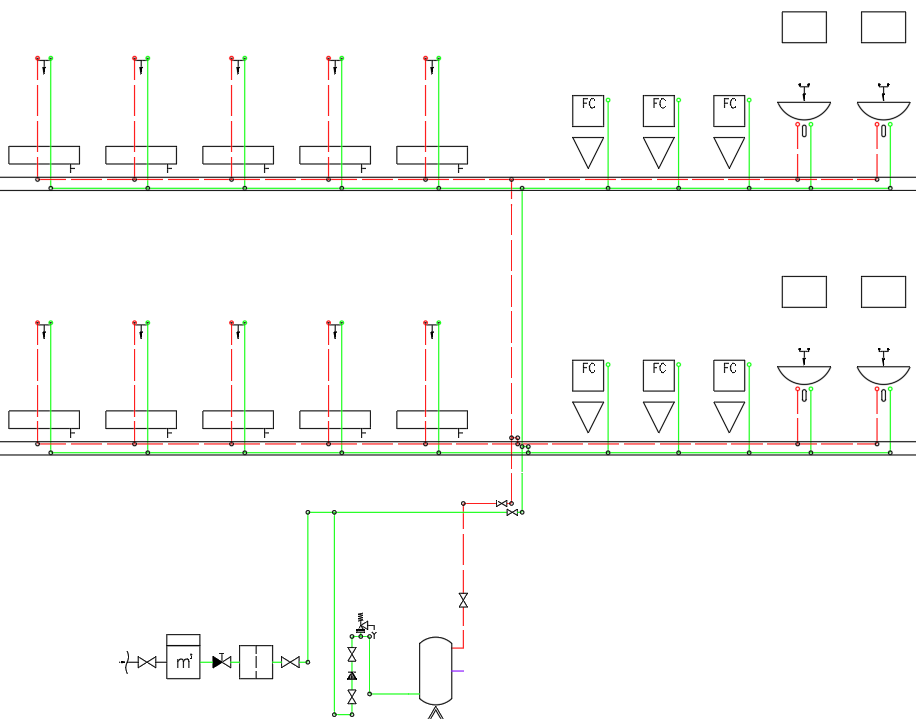

Schema Trinkwasser Linear

Arbeitsschritte

  1. Klicken Sie auf Einstellungen.

    Der Dialog Einstellungen öffnet sich.

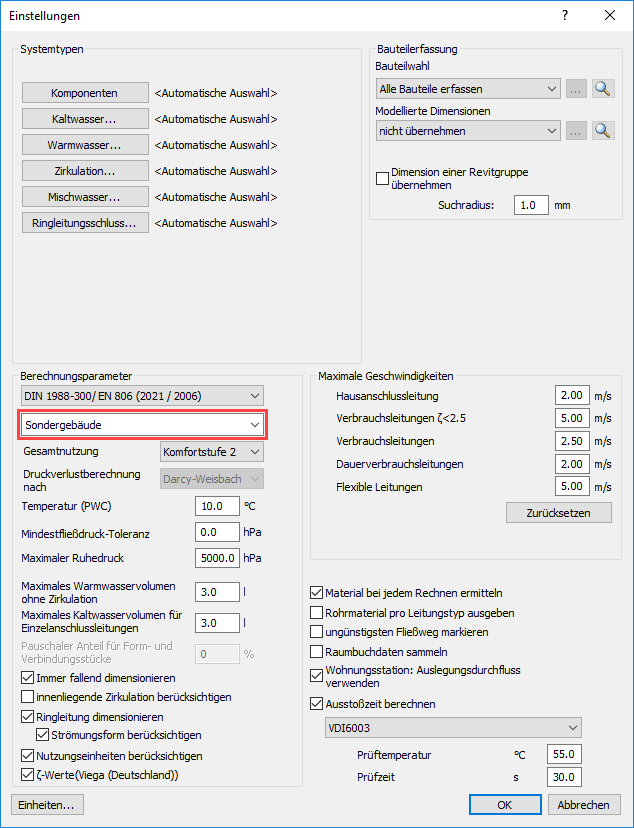

    Einstellungen Linear Analyse
  2. Wählen Sie in der Dropdown-Liste den Gebäudetyp Sondergebäude und schließen Sie den Dialog mit OK.

    Der Gebäudetyp Sondergebäude wird für das gesamte Rohrnetz übernommen.

  3. Klicken Sie auf Berechnung.

    Der Dialog Trinkwasserrohrnetz öffnet sich.

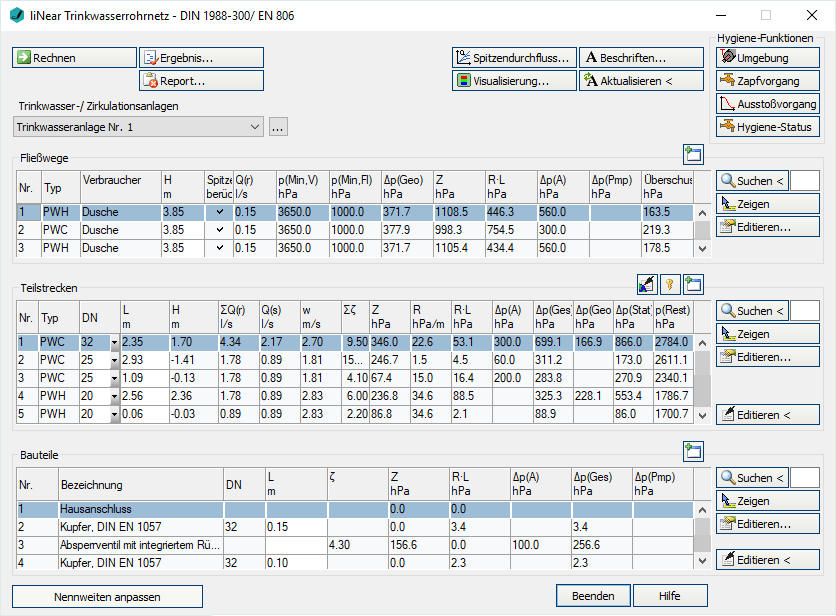

    Berechnung Dialog Linear Analyse
  4. Klicken Sie auf Spitzendurchfluss....

    Der Dialog Spitzendurchfluss und Gleichzeitigkeit öffnet sich.

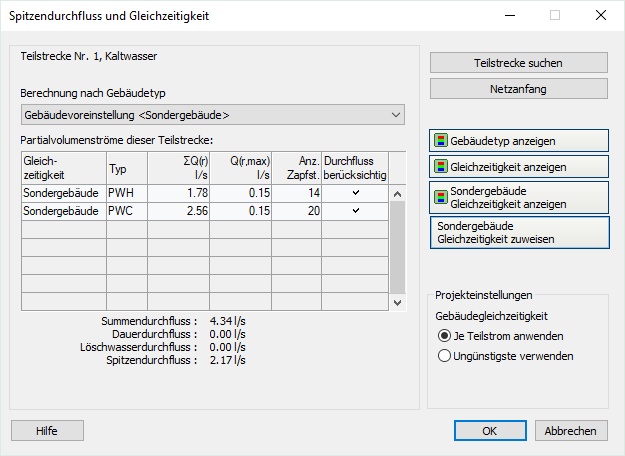

    Spitzendurchfluss Linear Analyse Trinkwasser
  5. Ändern Sie die Projekteinstellungen auf Je Teilstrom anwenden.
  6. Klicken Sie auf Sondergebäude Gleichzeitigkeit zuweisen.

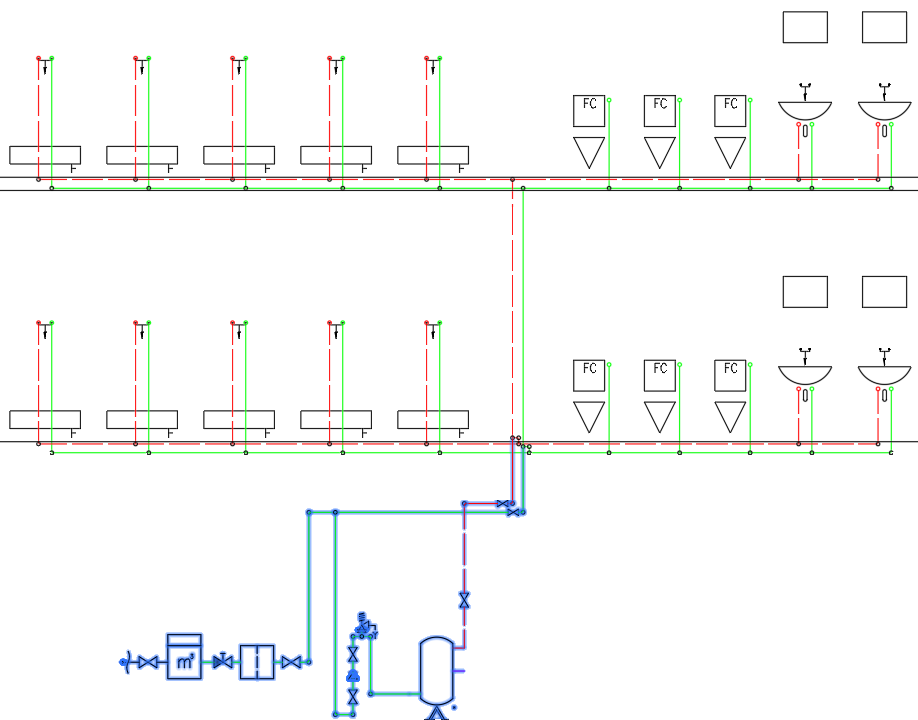

  7. Wählen Sie im Modell die Teilstrecken vom Netzanfang bis zum Erdgeschoss aus wie unten abgebildet und bestätigen Sie die Auswahl mit der Enter.

    Da das Erdgeschoss und das Obergeschoss nicht gleichzeitig benutzt werden, müssen die Leitungen, die zu den Etagen führen, nur mit 50 % Gleichzeitigkeit belegt sein.

    Der Dialog zur Einstellung der Gleichzeitigkeit öffnet sich.

  8. Geben Sie eine Gleichzeitigkeit von 50% ein und schließen Sie den Dialog mit OK.

Ergebnis

Die Gleichzeitigkeit wird für alle nachfolgenden Teilstrecken bis zur letzen Entnahmestelle fortgeführt. Mit der Funktion Sondergebäude Gleichzeitigkeit anzeigen können Sie sich das Ergebnis anzeigen lassen.

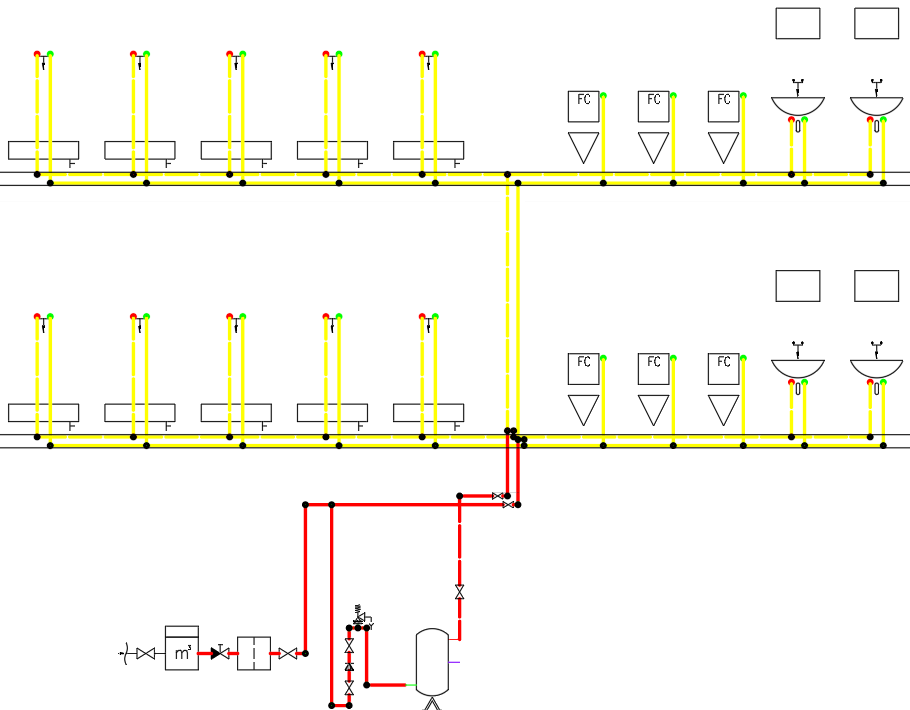

Im Obergeschoss und im Erdgeschoss (gelb) liegt die Gleichzeitigkeit bei 100%, im Keller (rot) bei 50%.
