Stränge benennen
Zeigt schrittweise, wie Sie Strang- und Geschossbezeichnungen anlegen und einer oder mehreren Teilstrecken zuweisen.
Aufgabenstellung
Mit dieser Funktion können Sie den Teilstrecken Strang- und Geschossbezeichnungen zuweisen, um die Teilstrecken besser verorten zu können und die Orientierung zu erleichtern. Die Strang- und Geschossbezeichnungen erscheinen in allen Dialogen und im Ausdruck. In der Disziplin Abwasser gibt es zusätzlich die Kategorie Räume zur weiteren Differenzierung.
Voraussetzungen:
-
Das Rohrnetz ist geschlossen und kann berechnet werden.
-
Das Rohrnetz ist erfasst.
Navigieren Sie zu:
Gilt für: Abwasser.
Arbeitsschritte

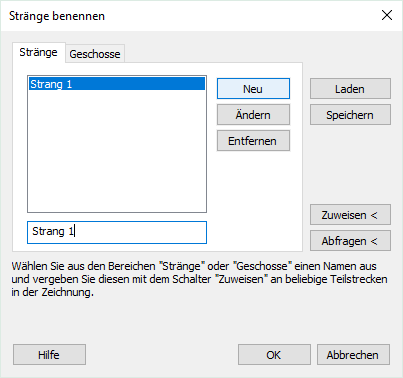

- Wählen Sie über die Registerkarten, ob Sie eine Strang- oder Geschossbezeichnung eingeben möchten.
- Klicken Sie auf Neu.
Das Editierfeld wird geöffnet.
- Geben Sie eine Bezeichnung ein und bestätigen Sie mit Enter.
Die Bezeichnung wird im Auswahlfenster angezeigt.
- Wiederholen Sie ggf. die Schritte 1 bis 3, um weitere Bezeichnungen anzulegen.
- Markieren Sie eine Bezeichnung im Auswahlfenster und klicken Sie auf Zuweisen <.

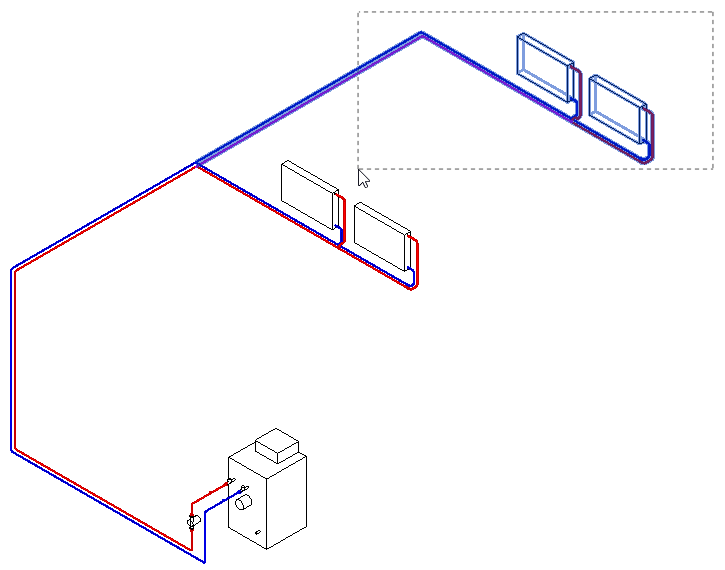

- Wählen Sie eine oder mehrere Teilstrecken aus, die zum gewählten Strang oder Geschoss gehören und bestätigen Sie mit Enter. Anmerkung:
Beachten Sie bei der Zuweisung, dass diese Eigenschaftenwechsel nur hinter T-Stücken und hinter Einbauteilen mit Dimensionswechsel erfolgen dürfen.
- Wiederholen Sie die Schritte 5 und 6, um weitere Bezeichnungen zuzuweisen.
- Schließen Sie den Dialog mit OK.
Ergebnis
Die Bezeichnungen wurden den Teilstrecken zugewiesen und erscheinen im Berechnungsdialog und in den Ausdrucken.
Wenn Sie die Teilstreckenbezeichnungen anschließend abfragen möchten, lassen Sie das Rohrnetz einmal neu rechnen, um die Bezeichnungszuweisung an den Teilstrecken zu speichern.
