Benutzerdefinierte Materialkombination erstellen

Zeigt schrittweise, wie Sie eine benutzerdefinierte Materialkombination erstellen.

Aufgabenstellung

Sie möchten eine benutzerdefinierte Materialkombination erstellen, die Sie den Rohren im Modell zuweisen können.

Voraussetzungen:

Das Rohrnetz ist geschlossen und kann berechnet werden.
Das Rohrnetz ist erfasst.

Navigieren Sie zu:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Materialdaten ➤ Rohre und Dämmungen ...

Gilt für: Heizung, Kälte, Trinkwasser.

Arbeitsschritte

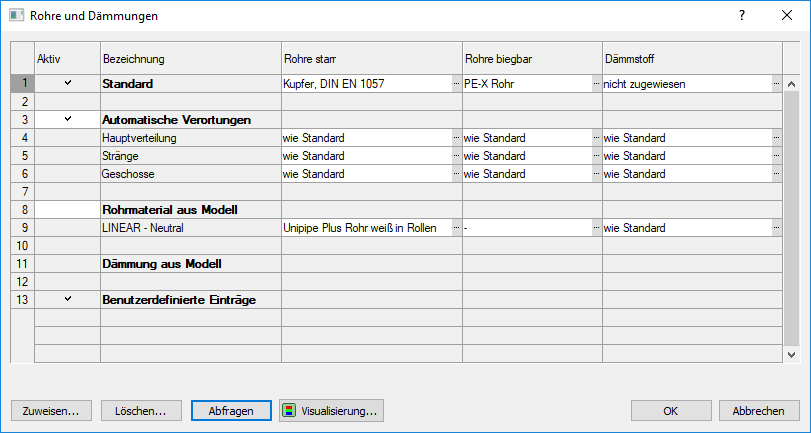

Klicken Sie unter Benutzerdefinierte Einträge in eine freie Zeile, um einen neuen Anwendungsfall für die Material-Einstellungen anzulegen.
Geben Sie in der Spalte Bezeichnung einen Namen für den Anwendungsfall ein.
Klicken Sie in der Spalte Rohre starr auf …, um ein Material zu wählen.
Ein Kontextmenü wird geöffnet.
Klicken Sie im Kontextmenü auf Auswählen....

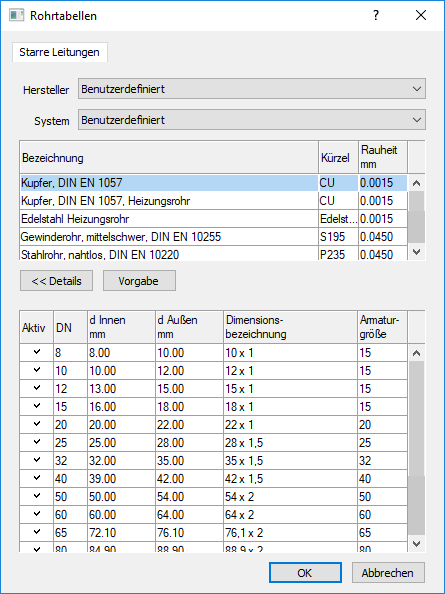

Der Dialog Rohrtabellen wird geöffnet.
Wählen Sie aus den Dropdown-Listen den gewünschten Hersteller und das entsprechende System.
Wählen Sie die gewünschte Bezeichnung und deaktivieren Sie bei Bedarf nicht benötigte Nennweiten. Schließen Sie den Dialog mit OK.

Wiederholen Sie ggf. die Schritte zur Materialauswahl für Rohre biegbar und Dämmstoff.
Schließen Sie den Dialog Material-Einstellungen mit OK, um die Einstellungen im Projekt zu speichern.

Ergebnis

Die benutzerdefinierten Materialkombinationen sind erstellt und können automatisch oder manuell zugewiesen werden.
