Standardmaterial einstellen

Zeigt schrittweise, wie Sie in Ihrem Modell Standardmaterial für die automatische Zuweisung einstellen.

Aufgabenstellung

Sie wollen festlegen, welches Material den Rohren im Modell bei der Berechnung automatisch zugewiesen werden soll.

Navigieren Sie zu:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Materialdaten ➤ Rohre und Dämmungen ...

Gilt für: Heizung, Trinkwasser

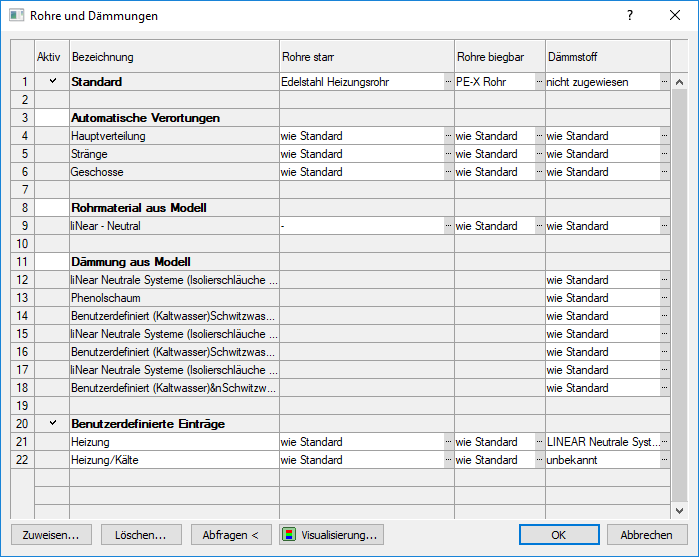

Rohr Dämmungen Dialog Linear

Arbeitsschritte

Konfigurieren Sie das Material für die Materialkombination Standard: Klicken Sie in den Spalten Rohre starr/Rohre biegbar bzw. Dämmstoff auf und anschließend auf Auswählen ….
Der Dialog Rohrtabellen bzw. Dämmstofftabellen wird geöffnet.
Wählen Sie den gewünschten Hersteller und das gewünschte Material. Verlassen Sie den Dialog mit Klick auf OK.
Das Material für die Materialkombination Standard ist eingestellt.
Stellen Sie überall da, wo Material von der Materialkombination Standard abweichen soll, weiteres Material ein, indem Sie auf und anschließend auf Auswählen ... klicken.
Der Dialog Rohrtabellen bzw. Dämmstofftabellen wird geöffnet.
Wählen Sie den gewünschten Hersteller und das gewünschte Material. Verlassen Sie den Dialog mit Klick auf OK.
Aktivieren Sie die gewünschte Materialkombination mit Klick in die entsprechende Zeile der Spalte Aktiv.
Wenn weder Automatische Verortung noch Rohrmaterial aus Modell aktiviert wird, erhalten alle Rohre bei der Berechnung das Material der Materialkombination Standard.

Ergebnis

Die aktivierte Materialkombination wird bei der Berechnung des Rohrnetzes automatisch den Rohren im Modell zugewiesen. Manuell zugewiesenes Material wird nicht überschrieben.
