Stränge benennen und Passivschutz zuweisen
Zeigt schrittweise, wie Sie Teilstrecken im Gasrohrnetz einen Passivschutz und eine Bezeichnung zuweisen.
Aufgabenstellung
Die Strangbezeichnungen erscheinen in allen Dialogen und im Ausdruck. Die Auswahl Materialschutz als Passivschutz hat Einfluss auf die Materialausgabe der Rohre in der Stückliste.
Voraussetzungen:
-
Das Rohrnetz ist geschlossen und kann berechnet werden.
-
Das Rohrnetz ist erfasst.
Navigieren Sie zu:
Arbeitsschritte
- Klicken Sie auf Stränge.
Der Dialog Strang-Einstellungen öffnet sich.
- Aktivieren Sie die Checkbox Passivschutz und wählen Sie die Art des Passivschutzes aus.
- Aktivieren Sie die Checkbox Strangbezeichnung und geben Sie eine Bezeichnung ein.
- Klicken Sie auf Zuweisen <.

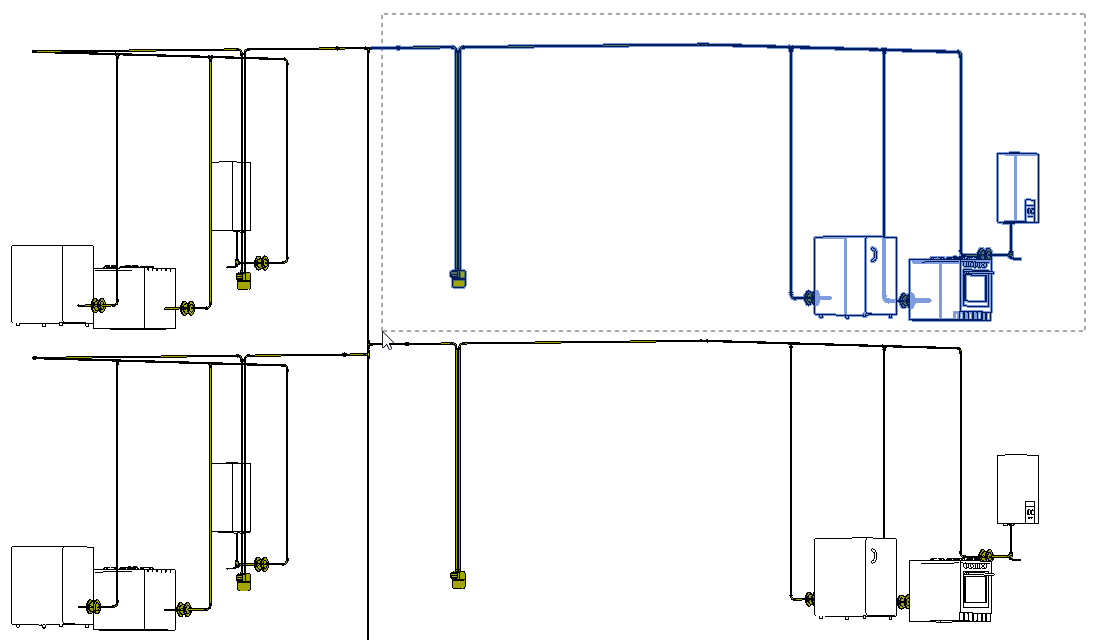

- Wählen Sie im Modell die Teilstrecken aus, die den Passivschutz und die Bezeichnung erhalten sollen und bestätigen Sie mit Enter. Anmerkung:
Beachten Sie bei der Zuweisung, dass diese Eigenschaftenwechsel nur hinter T-Stücken und hinter Einbauteilen mit Dimensionswechsel erfolgen dürfen.
- Wiederholen Sie ggf. die Schritte 2 bis 5, um weitere Zuweisungen vorzunehmen.
Ergebnis

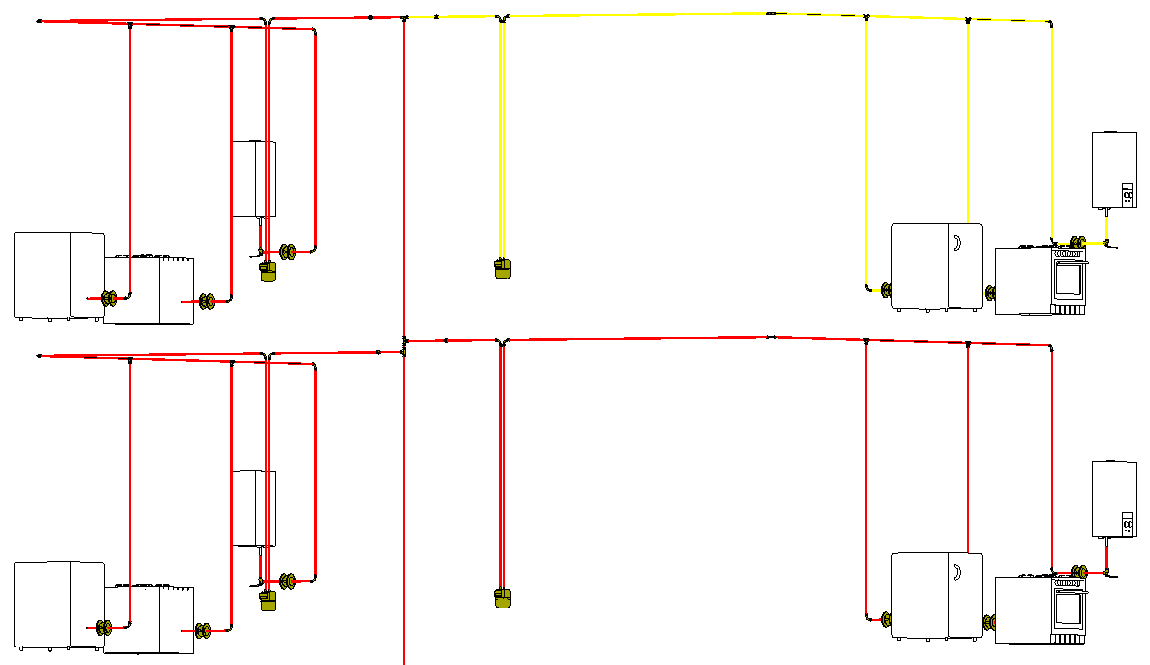

Der Passivschutz und die Bezeichnung sind den Teilstrecken zugewiesen und können über die Funktion Zeigen < geprüft werden.
