Bauteilanschlüsse einstellen

Zeigt schrittweise, wie Sie Anschlussarten für Bauteile einstellen.

Aufgabenstellung

Mit den Anschlussarten fügen Sie der Stückliste zusätzliches Anschlussmaterial hinzu.

Voraussetzung:

Das Rohrnetz ist erfasst.

Navigieren Sie zu:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab

Gilt für: Heizung, Kälte, Trinkwasser.

Arbeitsschritte

Öffnen Sie den Bereich Bauteile.
Klicken Sie auf Anschlüsse ... <.
Wählen Sie das Bauteil, dessen Anschlüsse eingestellt werden sollen.

Der Dialog Anschlüsse an diesem Bauteil öffnet sich.
Wenn Sie allen Anschlüssen dieselbe Anschlussart zuweisen möchten, aktivieren Sie die Checkbox Alle Anschlüsse an diesem Bauteil sind gleich.
Wenn Sie den Anschlüssen unterschiedliche Anschlussarten zuweisen möchten, deaktivieren Sie die Checkbox Alle Anschlüsse an diesem Bauteil sind gleich und wählen Sie den gewünschten Anschluss in der Dropdown-Liste.
Klicken Sie auf Anschluss einstellen....

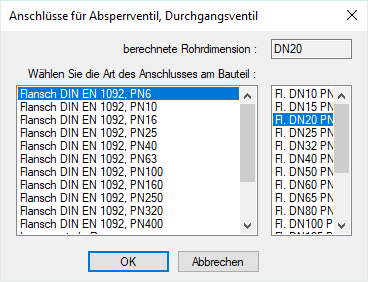

Der Dialog Anschlüsse für … öffnet sich.
Wählen Sie die Anschlussart und die Anschlussdimension und bestätigen Sie mit OK.
Weisen Sie ggf. die übrigen Anschlüsse zu und schließen Sie den Dialog Anschlüsse an diesem Bauteil mit OK.

Ergebnis

Die gewählten Anschlüsse sind eingestellt und das zugehörige Anschlussmaterial wird in der Stückliste ausgegeben.
