VDI-Ventildatensätze importieren

Zeigt schrittweise, wie Sie Herstellerventildatensätze in den Formaten VDI oder TGA importieren.

Aufgabenstellung

Sie haben einen Herstellerdatensatz für Ventildaten der Disziplin Heizung heruntergeladen und möchten ihn in der Armaturen Vorauswahl verwenden.

Voraussetzungen:

Es liegt eine Datei im Format VDI oder TGA vor.
Der Datensatz ist vom Typ VDI 3805 Blatt 2.

Navigieren Sie zu:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab

Gilt für: Heizung, Kälte.

Arbeitsschritte

Klicken Sie im Bereich Materialdaten auf Armaturen.

Der Dialog Armaturen öffnet sich.
Öffnen Sie den Tab Globale Vorauswahl.
Klicken Sie auf Hinzufügen....
Wählen Sie im Kontextmenü den gewünschten Armaturentyp.

Der Dialog Armaturenreihe wählen öffnet sich.
Klicken Sie im Dialog Armaturenreihe wählen auf VDI-Import....

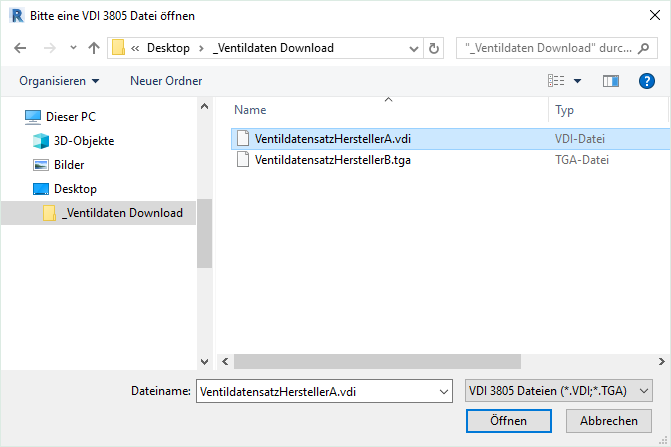

Der Windows-Explorer öffnet sich.
Wählen Sie die gewünschte Datei.

Der Dialog Zuordnung öffnet sich.
Wählen Sie den Hersteller, dem der neue Datensatz hinzugefügt werden soll und bestätigen Sie mit OK.

Ergebnis

Der importierte Datensatz steht im Dialog Armaturenreihe wählen zur Verfügung.
