Armaturen einzelnen Bauteilen zuweisen (Lokale Zuweisung)
Zeigt schrittweise, wie Sie dem Dialog Armaturen eine zusätzliche Auswahl an Armaturen hinzufügen, die Sie einzelnen Bauteilen zuweisen können.
Aufgabenstellung
Sie möchten an einzelnen Stellen im Rohrnetz Armaturendaten verwenden, die von der globalen Vorauswahl abweichen.
Voraussetzungen:
-
Die Armaturen sind als Bauteil im Modell vorhanden.
-
Sie haben einen Herstellerdatensatz installiert, der passende Armaturendaten enthält.
Navigieren Sie zu:
Gilt für: Heizung, Kälte, Trinkwasser.
Arbeitsschritte
- Klicken Sie im Bereich Materialdaten auf Armaturen.
Der Dialog Armaturen öffnet sich.

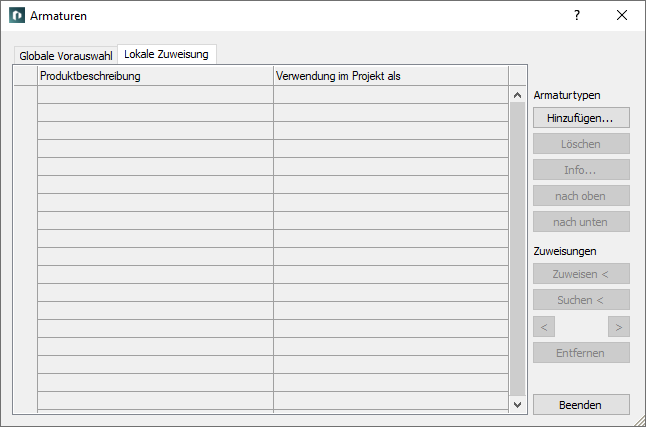

- Öffnen Sie den Tab Lokale Zuweisung.
- Klicken Sie auf Hinzufügen....
- Wählen Sie im Kontextmenü den gewünschten Armaturentyp.
Der Dialog Armaturenreihe wählen öffnet sich.
- Wählen Sie einen Hersteller, eine Armaturenart und gegebenenfalls einen Armaturentyp.
Die passenden Armaturen werden im Bereich Modelle/Bezeichnung aufgelistet. Über die Filter im Bereich Varianten- und Zubehörfilter ist eine weitere Eingrenzung der Auswahl möglich.
- Wählen Sie eine Armatur im Bereich Modelle/Bezeichnung.
In der Tabelle werden die Armaturendaten angezeigt.
- Wenn Sie bestimmte Nennweiten von der Verwendung ausschließen möchten, deaktivieren Sie das Feld Auswahl in der entsprechenden Zeile.
- Klicken Sie auf Übernehmen.

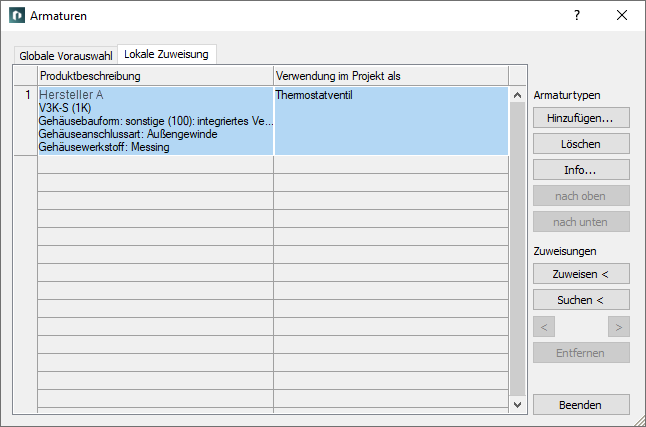

Der Dialog Armaturenreihe wählen wird geschlossen und die gewählte Armatur ist im Dialog Armaturen hinzugefügt.
- Wählen Sie in der Tabelle die Armatur, die Sie zuweisen möchten.
- Klicken Sie auf Zuweisen <.
- Wählen Sie die Bauteile, denen die gewählte Armatur zugewiesen werden soll und bestätigen Sie mit Enter.
Ein Dialog zeigt an, wie viele Bauteile die lokale Armaturenzuweisung erhalten haben.
- Schließen Sie den Dialog mit OK.
Sie gelangen zurück zum Dialog Armaturen.
Ergebnis
Die Daten der Armatur sind den gewählten Bauteilen zugewiesen.
