Aktivieren des Systemtyp-Parameters für MEP-Fertigungsteile

Zeigt schrittweise, wie Sie den Parameter LIN_FABRICATION_SYSTEM für MEP-Fertigungsteile in den Eigenschaften aktivieren, um diesem Parameter anschließend einen Systemtyp zuzuweisen. MEP-Fertigungsteile benötigen diesen Parameter für die Durchführung der Rohr- und Kanalnetzberechnung.

Aufgabenstellung

Sie möchten MEP-Fertigungsteile in einem Luftkanalnetz berechnungsfähig machen und dafür den Parameter LIN_FABRICATION_SYSTEM in den Eigenschaften der Bauteile verfügbar machen.

Voraussetzungen:

Sie haben ein Luftkanalnetz konstruiert, das MEP-Fertigungsteile enthält.

Navigieren Sie zu:

Luftkanalbauteil ➤ Revit-MFL ➤ Registerkarte Verwalten ➤ Bereich Einstellungen

Arbeitsschritte

Klicken Sie auf Projektparameter.

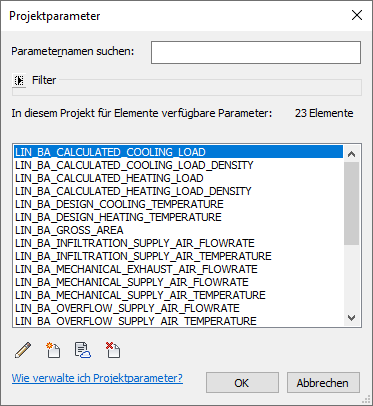

Der Dialog Projektparameter öffnet sich.
Klicken Sie auf den Button Neuer Parameter .

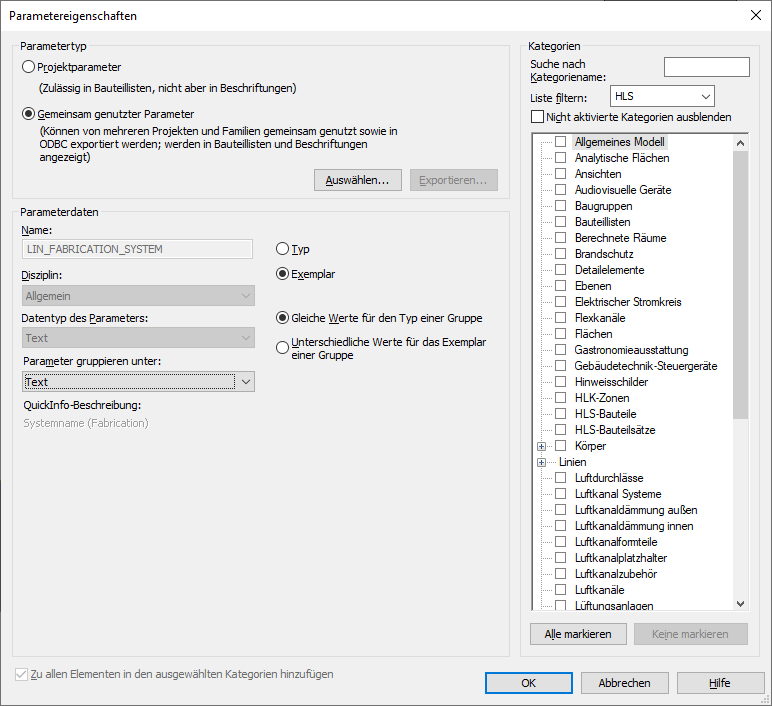

Der Dialog Parametereigenschaften öffnet sich.
Wählen Sie im Bereich Parametertyp die Option Gemeinsam genutzter Parameter.
Klicken Sie auf Auswählen....

Anmerkung: Stellen Sie sicher, dass die Parameterdatei mit den LINEAR-Parametern unter Gemeinsam genutzte Parameter geladen ist.

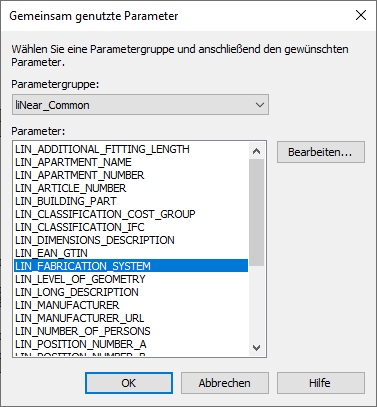

Der Dialog Gemeinsam genutzte Parameter öffnet sich.
Wählen Sie in der Dropdown-Liste Parametergruppe: den Eintrag LINEAR_Common.
Wählen Sie im Feld Parameter: den Parameter LIN_FABRICATION_SYSTEM.
Schließen Sie den Dialog Gemeinsam genutzte Parameter mit einem Klick auf OK.
Wählen Sie im Bereich Parameterdaten die Option Exemplar.
Wählen Sie in der Dropdown-Liste Parameter gruppieren unter: den Eintrag Text.
Aktivieren Sie in der Baumstruktur des Bereichs Kategorien die Checkbox MEP Fabrication Luftkanäle.

Anmerkung: Sie können die Baumstruktur filtern, indem Sie im Feld Suche nach Kategoriename: im Bereich Kategorien den Begriff MEP eingeben.
Bestätigen Sie die Eingaben im Dialog Parametereigenschaften mit einem Klick auf OK.

Ergebnis

Sie haben den Parameter für MEP-Fertigungsteile aktiviert, um diesen für die entsprechenden Bauteile zu verwenden. Der Parameter wird nun bei allen Bauteilen der Kategorie MEP Fabrication Luftkanäle in den Eigenschaften aufgelistet. Im nächsten Schritt können Sie diesem Parameter einen Wert zuweisen, damit Ihr Netz berechnungsfähig wird.
