Zuweisen von Systemtypen zu MEP-Fertigungsteilen

Zeigt schrittweise, wie Sie durch Zuweisen des Systemtyps zum Parameter LIN_FABRICATION_SYSTEM MEP-Fertigungsteile für die Kanalnetzberechnung berechnungsfähig machen.

Aufgabenstellung

Sie möchten die in Ihrem Luftkanalnetz verwendeten MEP-Fertigungsteile berechnungsfähig machen.

Voraussetzungen:

Sie haben ein Luftkanalnetz konstruiert, das MEP-Fertigungsteile enthält. Zudem haben Sie den Parameter LIN_FABRICATION_SYSTEM in der Parameterverwaltung für MEP-Fertigungsteile aktiviert.

Navigieren Sie zu:

Luftkanalbauteil ➤ Revit-MFL ➤ Registerkarte Ändern ➤ Eigenschaften

Fabrication Parameter Linear Revit

Arbeitsschritte

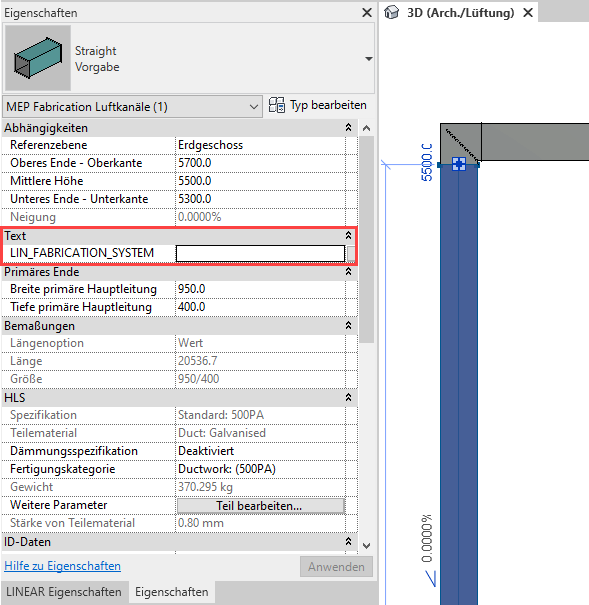

Wählen Sie das MEP-Fertigungsteil, dem Sie einen Systemtyp zuweisen möchten, z. B. ein Lüftungsrohr.
Tragen Sie in das Feld des Parameters LIN_FABRICATION_SYSTEM den Systemtyp als Attribut ein, z. B. L_Abluft.

Anmerkung: Die Systemtypen des aktuellen Projekts für die Disziplin Lüftung finden Sie im Dialog Systemklassen.

Ergebnis

Sie haben dem Parameter LIN_FABRICATION_SYSTEM den Systemtyp L_Abluft zugewiesen. Nachdem Sie allen MEP-Fertigungsteilen einen Systemtyp zugewiesen haben, können Sie das Netz berechnen.
