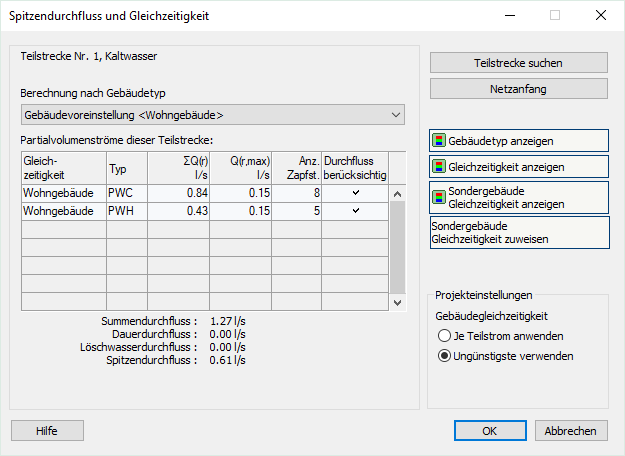

Details zu Spitzendurchfluss
Informationen zum Dialog Spitzendurchfluss und Gleichzeitigkeitim Berechnungsdialog Trinkwasser.
Sie befinden sich hier:
Teilstrecke Nr. x
Zeigt die gewählte Teilstrecke. Wenn Sie den Dialog zum ersten mal öffnen, ist dies die Teilstrecke Nr. 1 am Startbauteil.
Berechnung nach Gebäudetyp
Zeigt den Gebäudetyp der gewählten Teilstrecke. Beim ersten Öffnen des Dialogs wird der Gebäudetyp aus den Einstellungen für alle Teilstrecken übernommen und Gebäudevoreinstellung <Gebäudetyp> angezeigt. Der Gebäudetyp kann für jede Teilstrecke geändert werden.
Wenn Sie einem Abschnitt einen anderen Gebäudetyp zuweisen, wird der Gebäudetyp für alle nachfolgenden Teilstrecken in Fließrichtung bis zur letzten Entnahmestelle übernommen. Dies gilt auch, wenn die nachfolgenden Teilstrecken über Teilnetzstart und Teilnetzende verknüpft sind.
Sondergebäude
Wenn Sie den Gebäudetyp Sondergebäude wählen, können Sie im nachfolgenden Dialog den prozentualen Wert für die Gleichzeitigkeit frei eingeben.
Der Gebäudetyp Sondergebäude wird bis zum Netzanfang mit einer Gleichzeitigkeit von 100% fortgeführt. Es wird empfohlen, die Gleichzeitigkeit für die Teilstrecken bis zum Startbauteil zu prüfen und ggf. anzupassen.
Partialvolumenströme dieser Teilstrecke
Die Tabelle zeigt die Partialvolumenströme der gewählten Teilstrecke. Sie werden nach Gebäudetyp und Kalt- und Warmwasser getrennt aufgeführt.
Summendurchfluss, Dauerdurchfluss, Löschwasserdurchfluss, Spitzendurchfluss
Die Werte der gewählten Teilstrecke werden angezeigt. Der Spitzendurchfluss ergibt sich aus dem Summendurchfluss und der Gleichzeitigkeit.
Teilstrecke suchen
Nach dem Klick auf diesen Button wählen Sie im Modell die Teilstrecke, deren Eigenschaften angezeigt werden sollen. Anschließend können Sie den Gebäudetyp für die gewählte Teilstrecke ändern.
Netzanfang
Wählt die Teilstrecke Nr. 1 am Startbauteil aus, so dass deren Eigenschaften angezeigt werden.
Gebäudetyp anzeigen
Zeigt die zugewiesenen Gebäudetypen farbig in den Teilstrecken im Modell an.
Gleichzeitigkeit anzeigen
Zeigt die zugewiesenen Gleichzeitigkeiten farbig in den Teilstrecken im Modell an.
Sondergebäude Gleichzeitigkeit anzeigen
Wenn Sie Teilstrecken den Gebäudetyp Sondergebäude zugewiesen haben, können Sie mit diesem Button die zugewiesenen Gleichzeitigkeitswerte farbig in den Teilstrecken im Modell anzeigen lassen. Gleichzeitigkeiten, die sich aus anderen Gebäudetypen ergeben, werden hier nicht angezeigt und als nicht verfügbar grau dargestellt.
Sondergebäude Gleichzeitigkeit zuweisen
Mit dieser Funktion können Sie den Teilstrecken, die den Gebäudetyp Sondergebäude haben, einen frei eingebbaren Gleichzeitigkeitswert zuweisen. Die Zuweisung erfolgt getrennt für Kalt- und Warmwasserteilstrecken.
Wenn Sie diese Funktion nutzen, wird die Gleichzeitigkeit nicht an nachfolgende Teilstrecken weitergereicht.
Projekteinstellungen Gleichzeitigkeit
Die Einstellungen werden verwendet, wenn innerhalb eines Rohrnetzes unterschiedliche Gebäudetypen zugewiesen sind. Wenn Sie die Einstellung verändern, können Sie an der Anzeige Spitzendurchfluss erkennen, wie sich die Änderung auf das Rohrnetz auswirkt.
Je Teilstrom anwenden: Sinnvolle Einstellung bei stark unterschiedlichen Gleichzeitigkeiten, um große Nennweiten zu vermeiden.
Ungünstigste verwenden: Sinnvolle Einstellung bei ähnlichen Gleichzeitigkeiten, um große Nennweiten zu vermeiden.
Wenn sich die Gleichzeitigkeiten innerhalb eines Gebäudes stark unterscheiden, kann es vorkommen, dass der Spitzendurchfluss im Gebäudeteil mit der größeren Gleichzeitigkeit größer ist als im restlichen Rohrnetz. Bei der Einstellung Ungünstigste verwenden wird dieser Spitzendurchfluss für alle Teilstrecken übernommen, obwohl Sie vorher andere Gleichzeitigkeiten zugewiesen haben. In diesem Fall sollten Sie die Einstellung Je Teilstrom anwenden wählen, damit die Gleichzeitigkeiten in jedem Fall so verwendet werden, wie Sie sie zugewiesen haben.
