Details zu Hygiene-Status

Informationen zum Dialog Hygiene-Status im Berechnungsdialog Trinkwasser.

Sie können sich die Hygiene-Eigenschaften und Spüleigenschaften von speziellen hygienischen Spüleinrichtungen und normalen Einrichtungsgegenständen anschaulich in der Zeichnung anzeigen lassen.

Sie befinden sich hier:

Projekt-TabDisziplin TrinkwasserAnalyse-TabBerechnungHygiene-Status

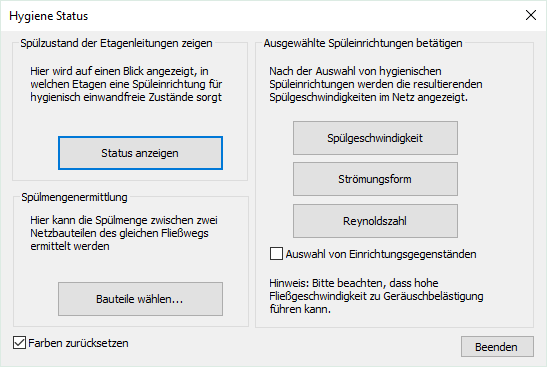

Dialog Hygiene Status Linear Building

Status anzeigen

Zeigt farbig im Modell an, welche Leitungen im Rohrnetz von Hygiene-Spüleinrichtungen gespült werden.

Bauteile wählen

Öffnet nach der Auswahl von zwei Einrichtungsgegenständen desselben Fließwegs den Dialog Teilstrecken, in dem die Spülmengen in einer Tabelle angezeigt werden.

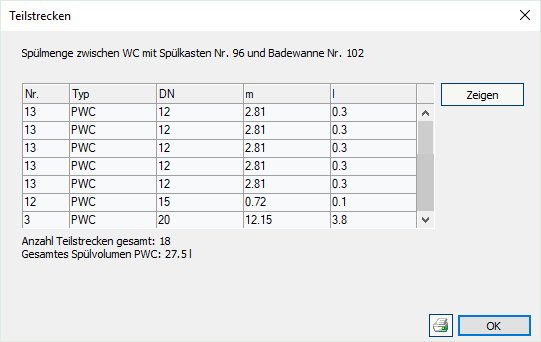

Dialog Teilstrecken Linear Building

Spülgeschwindigkeit

Zeigt nach der Auswahl einer Spüleinrichtung oder eines Einrichtungsgegenstands die Spülgeschwindigkeit im Fließweg farbig im Modell an (Visualisierung).

Strömungsform

Zeigt nach der Auswahl einer Spüleinrichtung oder eines Einrichtungsgegenstands die Strömungsform im Fließweg farbig im Modell an (Visualisierung).

Reynoldszahl

Zeigt nach der Auswahl einer Spüleinrichtung oder eines Einrichtungsgegenstands die Reynolddszahl im Fließweg farbig im Modell an (Visualisierung).

Auswahl von Einrichtungsgegenständen

Aktiviert: Für die Hygiene-Status-Funktionen können Sie Einrichtungsgegenstände auswählen.

Deaktiviert: Für die Hygiene-Status-Funktionen können Sie Hygiene-Spüleinrichtungen auswählen.

Farben zurücksetzen

Aktiviert: Die Rohre erhalten nach dem Beenden der Visualisierung die ursprüngliche Farbdarstellung zurück.

Deaktiviert: Die Rohre behalten nach dem Beenden die Farben der Visualisierung. Auf diese Weise kann die Farbdarstellung der Visualisierung für Pläne verwendet werden.
