Details zu Ausstoßvorgang

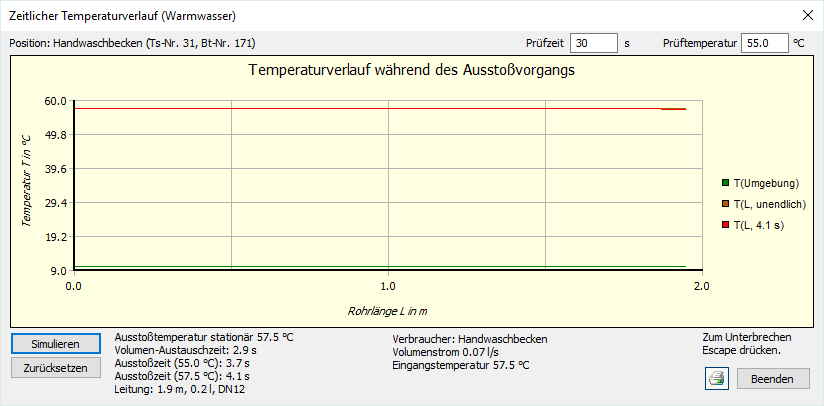

Informationen zum Dialog Zeitlicher Temperaturverlauf (Warmwasser) im Berechnungsdialog Trinkwasser.
Ermitteln Sie für einzelne Warmwasserverbraucher, nach welcher Zeit Warmwasser in einer vorgegebenen Prüftemperatur austritt.
Sie befinden sich hier:
Position:
Zeigt die Bezeichnung des Warmwasserverbrauchers, seine Teilstreckennummer und die Bauteilnummer an.
Prüfzeit
Geben Sie die Zeit ein, die beim Ausstoß des Warmwassers eingehalten werden soll.
Prüftemperatur
Geben Sie die Temperatur ein, die beim Ausstoß des Warmwassers erreicht werden soll.
Diagramm: Temperaturverlauf während des Ausstoßvorgangs
Zeigt die Warmwassertemperatur in Bezug zur Rohrlänge. Während der Simulation des Warmwasser-Ausstoßvorgangs wird das Diagramm animiert und zeigt so die zeitliche Zustandsänderung.
Escape
Drücken Sie Esc, um die Simulation des Ausstoßvorgangs anzuhalten. Dieser Zustand des Temperaturverlaufs kann ausgedruckt werden.
Simulieren
Startet die Simulation des Warmwasser-Ausstoßvorgangs. Anschließend werden die Ergebnisse unterhalb des Diagramms angezeigt.
Ergebnisse
Nach Klick auf Simulieren werden die Ausstoßzeiten für die Prüftemperatur, für die stationäre Ausstoßtemperatur und die Volumenaustauschzeit angezeigt.
Bauteildaten
Zeigt die Bezeichnung, den Volumenstrom und die Eingangstemperatur des Warmwassers am Verbraucher an.
Diagramm ausdrucken
Öffnet den Dialog Druckvorschau, in dem Sie das aktuelle Diagramm als Seitenansicht ansehen und ausdrucken können.
Zurücksetzen
Setz die Ergebnisse zurück.
Beenden
Nach Klick auf Beenden können Sie einen weiteren Warmwasserverbraucher für die Simulation des Warmwasser-Ausstoßvorgangs auswählen. Mit Enter gelangen zum Berechnungsdialog zurück.
