Details zu Stränge benennen

Informationen zum Dialog Stränge benennen in den Rohrnetzberechnungen.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Stränge benennen

Gilt für: Heizung, Kälte, Abwasser.

Tipp:

Die Einstellungen in diesem Dialog werden mit Klick auf OK im Projekt gespeichert. Verwenden Sie die Funktion Speichern, um die Strang- und Geschossbezeichnungen in anderen Projekten zu verwenden.

Anmerkung:

Lassen Sie das Rohrnetz zunächst berechnen, um alle Funktionen dieses Dialogs nutzen zu können. In der Disziplin Abwasser gibt es zusätzlich die Kategorie Räume zur weiteren Differenzierung.

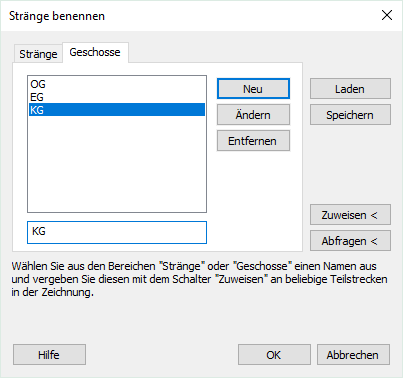

Registerkarten Stränge, Geschosse

Sie können für Stränge und Geschosse auf den beiden Registerkarten freie Bezeichnungen anlegen und den Teilstrecken zuweisen. Dabei sind Mehrfachzuweisungen möglich.

Auswahlfenster

Wenn Sie mit der Funktion Neu eine Bezeichnung angelegt haben, können Sie diese hier auswählen und anschließend einer oder mehreren Teilstrecken zuweisen.

Editierfeld

Geben Sie eine freie Bezeichnung für das Geschoss oder den Strang ein. Das Editierfeld ist nur sichtbar, wenn Sie auf Neu oder Ändern klicken.

Neu

Öffnet das Editierfeld, in dem Sie eine neue Bezeichnung anlegen können. Bestätigen Sie den Eintrag mit Enter.

Ändern

Öffnet das Editierfeld, in dem Sie eine im Auswahlfenster markierte Bezeichnung ändern können. Bestätigen Sie die Änderung mit Enter.

Entfernen

Entfernt die im Auswahlfenster markierte Bezeichnung.

Laden

Lädt eine zuvor gespeicherte Zusammenstellung von Strang- und Geschossbezeichnungen.

Speichern

Speichert eine Zusammenstellung von Strang- und Geschossbezeichnungen in einer externen Datei, so dass sie in anderen Projekten genutzt werden kann.

Zuweisen <

Weist einer oder mehreren Teilstrecken die im Auswahlfenster markierte Bezeichnung zu. Bestätigen Sie die Auswahl der Teilstrecken im Modell mit Enter.

Abfragen <

Nach Klick auf diesen Button und Auswahl eines Rohrs im Modell werden die Strang- und Geschossbezeichnung der zugehörigen Teilstrecke in einem Dialog angezeigt.
