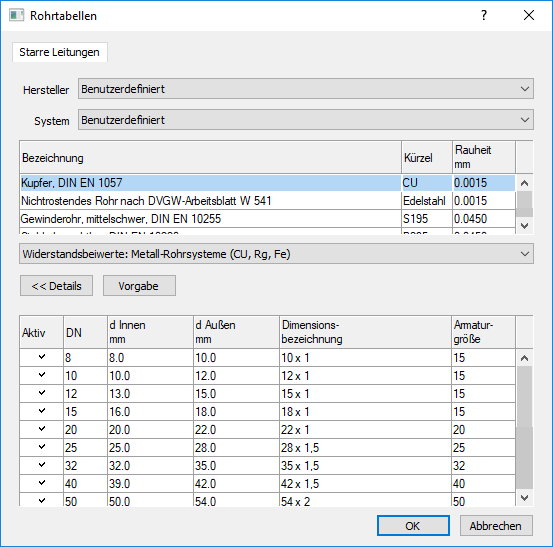

Details zu Rohrtabellen
Informationen zum Dialog Rohrtabellen in der Rohrnetzberechnung.
In diesem Dialog werden unter dem Hersteller Benutzerdefiniert neutrale Rohrsysteme angeboten und die Rohrsysteme des Herstellers, den Sie unter Produktdaten ausgewählt haben, bzw. aller installierten Hersteller (für die Disziplinen Heizung und Trinkwasser).
Sie befinden sich hier:
Disziplinen Heizung und Trinkwasser:
Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Kälte, Gas.
Starre Leitungen, Flexible Leitungen, rechteckige Kanäle
Abhängig von der Disziplin werden unterschiedliche Registerkarten angeboten und die Rohrsysteme in den dazugehörigen Rohrtabellen aufgeführt.
Hersteller
Unter dem Hersteller Benutzerdefiniert finden Sie neutrale Rohrsysteme, die Sie anpassen und erweitern können. Die Eingaben werden automatisch in einer externen Datei gespeichert. Wenn Sie unter Produktdaten einen Hersteller ausgewählt haben, steht dieser ebenfalls zur Auswahl. Darüber hinaus können Sie in den Disziplinen Heizung und Trinkwasser in der Dropdown-Liste Hersteller aus allen installierten Herstellern und den dazugehörigen Rohrsystemen wählen.
System
Hier stehen alle Systeme zur Auswahl, die im gewählten Herstellerdatensatz enthalten sind.
Tabelle Rohrsysteme
In der oberen Tabelle werden die Rohrsysteme des gewählten Herstellers angezeigt. Die Rohrsysteme unter Benutzerdefiniert sind erweiterbar. Um ein neues Rohrsystem anzulegen, klicken Sie in eine freie Zeile der Tabelle Rohrsysteme.
| Element | Beschreibung |
|---|---|
| Aktiv | Aktivieren Sie das Feld bei dem Rohrsystem, das für das Rohr- oder Kanalnetz übernommen werden soll. Für einzelne Teilstrecken können Sie mit der Funktion Rohrmaterial … < abweichendes Material festlegen. Anmerkung: Diese Spalte erscheint nicht in den Disziplinen Heizung und Trinkwasser. |
| Bezeichnung | Die Bezeichnung des Rohrsystems wird bei der Beschriftung und in den Stücklisten verwendet. |
| Kürzel | Die Abkürzung der Rohrsystembezeichnung wird bei der Beschriftung verwendet. |
| Rauheit | Mit der Rauheit des Rohrmaterials werden die Druckverluste berechnet. |
| Dicke | In der Disziplin Lüftung wird bei Rechteckkanälen zusätzlich die Wandstärke des Kanalmaterials angezeigt. |
| Gewicht | In der Disziplin Lüftung wird bei Rechteckkanälen zusätzlich das spezifische Gewicht des Kanalmaterials angezeigt. |
| Farbe | Die Farbe wird bei der Funktion Visualisierung für die Anzeige des Rohrsystems verwendet. |
Widerstandsbeiwerte: (Trinkwasser)
In der Disziplin Trinkwasser muss jedem Rohrsystem eine materialabhängige Widerstandsbeiwert-Tabelle für die Formteile zugewiesen sein. In der Regel sind die Tabellen bereits zugeordnet. Wenn die Zuweisung fehlt, wählen Sie eine Widerstandsbeiwert-Tabelle für die passende Materialklasse aus.
<< Details, Details >>
Blendet die untere Tabelle Rohrdimensionen ein und aus.
Tabelle Rohrdimensionen
In der unteren Tabelle werden die verfügbaren Rohrdimensionen des gewählten Rohrsystems angezeigt. Die Rohrdimensionen unter Benutzerdefiniert sind erweiterbar. Um eine neue Rohrdimension anzulegen, klicken Sie in eine freie Zeile der Tabelle Rohrdimensionen. Die Dimensionen werden automatisch nach Größe sortiert.
| Element | Beschreibung |
|---|---|
| Aktiv | Bei der Berechnung und Dimensionierung werden nur aktivierte Dimensionen berücksichtigt. Sie können durch Deaktivieren des Felds bestimmte Dimensionen gezielt von der automatischen Dimensionierung ausschließen. Die deaktivierten Dimensionen stehen weiterhin im Berechnungsdialog im Bereich Teilstrecken zur manuellen Auswahl zur Verfügung. |
| DN | Zeigt die verfügbaren Nennweite des Rohres an. |
| Breite, Höhe | In der Disziplin Lüftung werden bei Ovalkanälen und Rechteckkanälen zusätzlich die verfügbaren Breiten und Höhen angezeigt. Bei Rechteckkanälen können Breite und Höhe separat aktiviert und deaktiviert werden. Dies ist sinnvoll, wenn die Höhe oder Breite eines Kanals begrenzt werden soll. |
| d Innen | Der Innendurchmesser wird zur Berechnung und Dimensionierung verwendet. |
| d Außen | Der Außendurchmesser wird bei der Zuweisung von Dämmstoffen aus der Dämmstofftabelle verwendet. |
| Dimensionsbezeichnung | Die Dimensionsbezeichnung kann frei gewählt werden und wird bei der Beschriftung und in den Stücklisten verwendet. |
| Armaturgröße | Bestimmt die Anschlussgröße von Einbauarmaturen. |
