Details zu Medium

Informationen zum Dialog Medium in den Rohr- und Kanalnetzberechnungen der Disziplinen Heizung, Kälte und Lüftung.

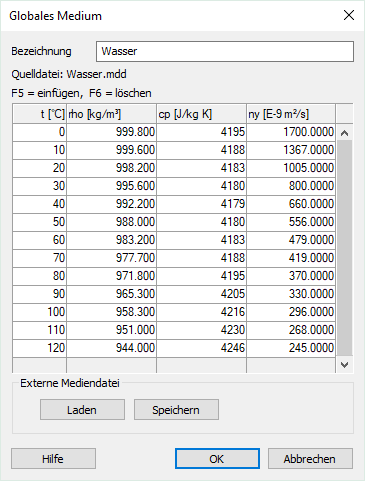

Wählen Sie ein Medium, das bereits als Datei hinterlegt ist, oder geben Sie die Stoffwerte eines eigenen Mediums ein.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Medium

Gilt für: Heizung, Kälte, Lüftung.

Bezeichnung

Geben Sie eine Bezeichnung für das Medium ein. Die Bezeichnung ist unabhängig vom Dateinamen der externen Mediendatei.

Tabelle Stoffwerte


Spalte	Beschreibung
t	Geben Sie die Temperatur ein, für die die nachfolgenden Kennwerte des Mediums gelten.
rho	Dichte des Stoffs bei der vorgegebenen Temperatur.
Cp	Spezifische Wärmekapazität des Stoffs.
ny	Viskosität des Stoffs.

Externe Mediendatei

Wenn Sie eigene Stoffwerte eingegeben haben, kann die Tabelle des Mediums als externe Datei mit den Funktionen Laden und Speichern gespeichert und geladen werden. Wenn eine Datei geladen wurde, werden die Mediendaten auch im Projekt gesichert, damit die Werte auch ohne Austausch der externen Mediendatei an anderen Arbeitsplätzen zur Verfügung stehen.
