Details zu Luftdurchlassdaten

Informationen zum Bereich Luftdurchlassdaten im Dialog Räume der Kanalnetzberechnung.

Für die Ermittlung der Luftdurchlassdaten liest das Programm alle Luftdurchlässe aus der Zeichnung aus. Voraussetzung dafür ist, dass die Räume als MEP-Räume definiert sind.

Sie befinden sich hier:

Projekt-TabDisziplin LüftungAnalyse-TabRäumeLuftdurchlassdaten

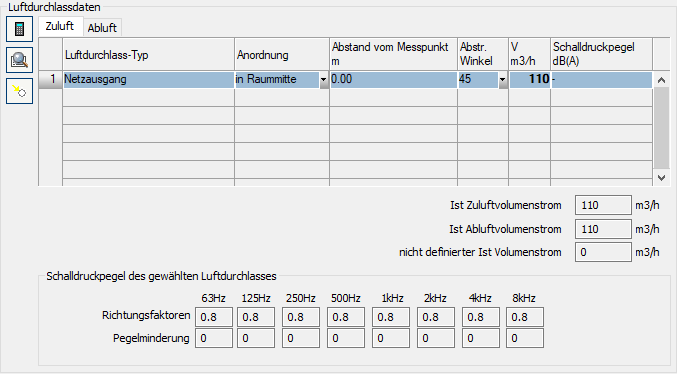

Luftdurchlassdaten Linear Revit

Schaltflächen

Teilt den zuvor ermittelten Sollvolumenstrom gleichmäßig auf alle Luftdurchlässe des Raums auf.

Öffnet die Zeichnung und zoomt auf den in der Liste markierten Luftdurchlass.

Weist einen Luftdurchlass aus der Zeichnung dem in der Raumübersicht markierten Raum zu. Nach einem Klick auf den Button wählen Sie in der Zeichnung den Luftdurchlass aus und bestätigen mit Enter. Bestätigen Sie die Abfrage mit Ja, um die Zuweisung vorzunehmen.

Registerkarten Zuluft / Abluft / Zu-/Abluft / nicht definiert

Haben die Durchlässe bei der Erfassung den richtigen Systemtyp, ordnet das Programm diese Durchlässe beim Öffnen des Raums direkt den zugehörigen Registerkarten zu. Der Dialog zeigt nur Registerkarten für die Luftarten an, die auch im Raum vorhanden sind. Befinden sich beispielsweise nur Zuluftdurchlässe im Raum, zeigt der Dialog auch nur die Registerkarte Zuluft an. Ist eine automatische Zuweisung nicht möglich, sortiert das Programm die Luftdurchlässe in die Registerkarte nicht definiert ein.

Luftdurchlass-Typ

Gibt den aus der Zeichnung ermittelten Typ des Luftdurchlasses an.

Anordnung

Wählen Sie die Anordnung des Luftdurchlasses, die für die Berechnung der Schallausbreitung im Raum verwendet wird.

Abstand vom Messpunkt

Geben Sie den Abstand des Luftdurchlasses zum Messpunkt (Ohr) ein.

Abstrahlwinkel

Wählen Sie den Abstrahlwinkel, der für die Berechnung der Schallausbreitung im Raum verwendet wird.

V

Geben Sie den Volumenstrom des Luftdurchlasses ein. Die Summe der Volumenströme wird, abhängig vom Typ, in die Felder Ist Zuluftvolumenstrom und Ist Abluftvolumenstrom eingetragen.

Schalldruckpegel

Gibt den berechneten Schalldruckpegel des gewählten Durchlasses an, der am Messpunkt erreicht wird.

Ist-Werte

Ist Zuluftvolumenstrom

Gibt den für den Raum berechneten gesamten Zuluftvolumenstrom an.

Ist Abluftvolumenstrom

Gibt den für den Raum berechneten gesamten Abluftvolumenstrom an.

nicht definierter Ist Volumenstrom

Gibt den für den Raum berechneten gesamten Volumenstrom der nicht definierten Luftarten an.

Schalldruckpegel des gewählten Luftdurchlasses

Richtungsfaktoren

Gibt die Richtungsfaktoren des gewählten Luftdurchlasses pro Oktavband an.

Pegelminderung

Gibt die Raumdämpfung des gewählten Luftdurchlasses bis zum Messpunkt pro Oktavband an.
