Details zu Mindestvolumenstrom nach EN 16798-1

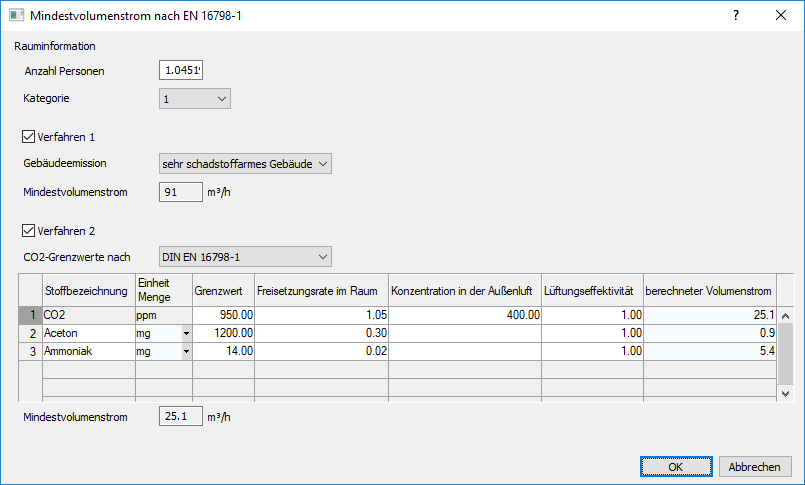

Informationen zum Dialog Mindestvolumenstrom nach EN 16798-1 in der Kanalnetzberechnung.
Zur Ermittlung des Mindestvolumenstroms für den jeweiligen Raum stehen das Verfahren 1 und das Verfahren 2 zur Verfügung. Die Verfahren können kombiniert werden. Der jeweils höhere Mindestvolumenstrom wird an den Raum weitergegeben.
Sie befinden sich hier:
Rauminformation
Die Angaben aus diesem Bereich werden für Verfahren 1 und Verfahren 2 verwendet.
Anzahl Personen
Die Anzahl der Personen im Raum wird entweder aus dem built-in-Parameter von Revit oder aus dem liN-Parameter LIN_NUMBER_OF_PERSONS ausgelesen. Im Dialog Parameterverwaltung, den Sie über die Registerkarte LINEAR der Revit-MFL erreichen, können Sie festlegen, welcher der beiden Parameter zuerst ausgelesen wird. Die Anzahl der Personen kann jedoch auch an dieser Stelle manuell eingegeben werden.
Kategorie
Dropdown-Liste zur Auswahl der Kategorie der wahrgenommenen Luftqualität. Die Kategorie beeinflusst direkt den erforderlichen Mindestvolumenstrom.
Verfahren 1
Gebäudeemission
Dropdown-Liste zur Auswahl der Gebäudeschadstoffemission. Wenn ein Gebäude sehr schadstoffarm ist, fällt der Mindestvolumenstrom zum Abtransport verbleibender Schadstoffe geringer aus.
Mindestvolumenstrom
Anhand der Personenanzahl und Gebäudeemission ermittelter Mindestvolumenstrom des Raumes.
Verfahren 2
CO2-Grenzwerte nach: Dropdown-Liste zur Auswahl der Norm für die Ermittlung der Grenzwerte des CO2-Gehalts der Raumluft. Die Grenzwerte sind abhängig von der gewählten Kategorie der Luftqualität. Auch das maximale Delta zwischen Grenzwert im Raum und CO2-Konzentration in der Außenluft wird durch die Auswahl der Norm festgelegt.
Stoffbezeichnung: In der ersten Zeile steht immer CO2. Ab der zweiten Zeile können Sie durch Klick in das Feld einen Schadstoff manuell eingeben und die entsprechenden Werte einstellen. Ein derart angelegter Schadstoff wird mit den zuletzt eingegebenen Werten gespeichert und ist in allen Projekten verfügbar. Alternativ können Sie nach Klick auf
aus einer Liste vordefinierter Schadstoffe wählen. Selbst angelegte Schadstoffe werden ebenfalls in dieser Liste aufgeführt. Ein Schadstoff aus dieser Liste kann jeweils nur ein Mal eingefügt werden. Haben Sie also in einem Raum mehrere unterschiedliche Quellen für denselben Schadstoff, sind manuell unterschiedliche Varianten des Schadstoffs anzulegen.
Einheit Menge: Die Einheit, in der der Grenzwert und die Konzentration des Schadstoffs in der Außenluft erfasst werden sollen.
Grenzwert: Die maximale Konzentration des jeweiligen Schadstoffs im Raum. Ein manuell eingetragener Grenzwert für CO2 kann mit Klick auf wieder auf den Wert aus der gewählten Norm zurückgesetzt werden.
Freisetzungsrate im Raum: Angabe zur Anreicherungsgeschwindigkeit des Schadstoffs im Raum. Je nach gewählter Einheit wird die Freisetzungsrate in Liter pro Stunde oder Milligramm pro Sekunde angegeben. Klick auf für CO2 öffnet ein Kontextmenü, aus dem Sie normbasierte Freisetzungsraten wählen können.
Konzentration in der Außenluft: Konzentration des Schadstoffs in der Außenluft. Für CO2 wird automatisch aufgrund der Vorgaben aus der gewählten Norm der Grenzwert angepasst. Die Konzentration des Schadstoffs in der Außenluft muss zwangsläufig unter dem Grenzwert im Raum liegen, um den Abtransport des Schadstoffs über die Lüftung zu ermöglichen.
Lüftungseffektivität: Wert zwischen 0 und 1, der angibt, wie gut Schadstoffe durch mechanisch eingebrachte Luft mitgerissen und mit Abluft abtransportiert werden. Dieser Wert ist abhängig von Lüftungsart und der Position der Luftdurchlässe relativ zur Schadstoffquelle.
berechneter Volumenstrom: Aus den Angaben errechneter Mindestvolumenstrom zum Abtransport des Schadstoffs aus dem Raum.
Mindestvolumenstrom: Der höchste ermittelte Volumenstrom aus dem Verfahren 2.
