Details zu Berechnungsvorgaben in den Einstellungen Trinkwasser

Informationen zum Bereich Berechnungsvorgaben im Dialog Einstellungen in der Disziplin Trinkwasser.

In diesem Bereich machen Sie globale Einstellungen für die Berechnung. Die Einstellungen werden im Projekt gesichert. Auf Ausnahmen wird an entsprechender Stelle hingewiesen.

Sie befinden sich hier:

Projekt-TabDisziplin TrinkwasserAnalyse-TabEinstellungen

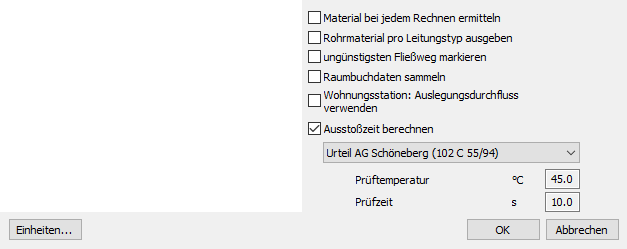

Dialog Einstellungen Berechnungsvorgaben Linear Revit

Berechnungsvorgaben

Element

Beschreibung

Material bei jedem Rechnen ermitteln

Aktiviert: Bei jeder Berechnung wird das Material für die Stücklistenerstellung ermittelt.

Deaktiviert: Bei der Berechnung wird das Material für die Stücklistenerstellung nicht ermittelt. Bei umfangreichen Projekten, in denen sich das Material nicht mehr ändert, können Sie damit die Rechenzeit verkürzen. Wenn die Checkbox deaktiviert ist und Sie mit der Funktion Drucken Ausdrucke erstellen möchten, werden Sie gefragt, ob das Material ermittelt werden soll.

Diese Einstellung wird nicht im Projekt, sondern in einer externen Konfigurationsdatei gespeichert und gilt für alle Trinkwasserprojekte.

Rohrmaterial pro Leitungstyp ausgeben

Aktiviert: In der Stückliste werden die Rohrmaterialien für Kaltwasser, Warmwasser und Zirkulation getrennt ausgegeben.

Diese Einstellung wird nicht im Projekt, sondern in einer externen Konfigurationsdatei gespeichert und gilt daher für alle Trinkwasserprojekte.

Ungünstigsten Fließweg markieren

Aktiviert: Nach der Berechnung wird der ungünstigste Strang optisch hervorgehoben.

Raumbuchdaten sammeln

Aktiviert: Wenn Sie den Verbrauchern mit der Funktion Umgebung definieren Räume zugewiesen haben, können Sie nach der Berechnung über Ausgabe ein Raumbuch ausdrucken.

Wohnungsstation: Auslegungsdurchfluss verwenden

Aktiviert: Bei herstellerspezifischen Wohnungsstationen wird für die Berechnung des Druckverlusts der Durchfluss der Auslegung des Wärmetauschers verwendet. Der Durchfluss der Wohnungsstation ist weiterhin verfahrensspezifisch.

Deaktiviert: Bei herstellerspezifischen Wohnungsstationen wird der Durchfluss auf Basis des Berechnungsverfahrens für die Druckverlustberechnung genutzt.

Ausstoßzeit berechnen

Prüftemperatur

Prüfzeit

Aktiviert: Bei der Berechnung werden die Ausstoßzeiten für Warmwasserverbraucher ermittelt. Wählen Sie Benutzerdefiniert, um eigene Werte für die Prüftemperatur und die Prüfzeit vorzugeben. Bei der Berechnung der Ausstoßzeit nach VDI 6003 müssen Sie in den Berechnungsparametern eine Komfortstufe auswählen. Für Bauteiltypen, die nicht von der VDI 6003 abgedeckt sind, können Sie die gewünschte Prüftemperatur und Prüfzeit manuell vorgeben. Nach der Berechnung können Sie über Ausgabe, Formblätter/Protokolle den Ausdruck Ausstoßzeit ausdrucken.

Bei den Berechnungsverfahren SP 30.13330.2016 und SP 30.13330.2020 werden keine Berechnung der Ausstoßzeit vorgenommen und der Bereich nicht angezeigt.

Einheiten

Öffnet den Dialog Einheiten-Einstellungen, in dem Sie die Einheiten für alle Werte einstellen können. Die Werte werden in allen Dialogen zu den technischen Daten der Bauteile, im Berechnungsdialog, in den Ergebnissen und Ausdrucken in der gewünschten Einheit ausgegeben.
