Details zu Kanalabmessungen in den Einstellungen Lüftung

Informationen zum Bereich Kanalabmessungen im Dialog Einstellungen in der Kanalnetzberechnung.

Für die Massenermittlung und die Funktion Nennweiten anpassen aus dem Berechnungsdialog können Sie Vorgaben für die Abmessungen von Kanälen und Formstücken machen.

Sie befinden sich hier:

Projekt-TabDisziplin LüftungAnalyse-TabEinstellungenKanalabmessungen

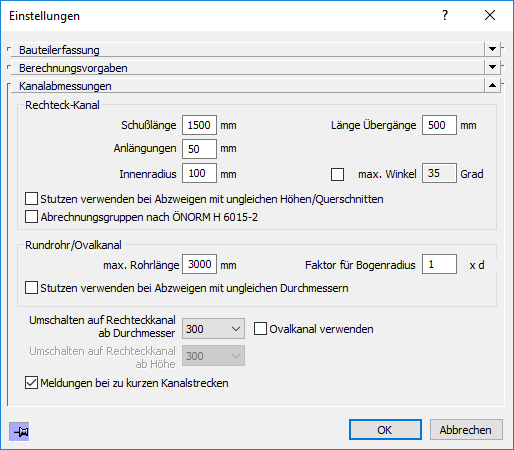

Einstellungen Lüftung Linear Revit Dialog

Schusslänge

Für die Ausgabe der Formstückliste nach DIN 18379 kann mit Eingabe einer Schusslänge erreicht werden, dass lange gerade Kanäle als einzelne Kanalbauteile mit einer maximalen Länge ausgegeben werden.

Anlängungen

Geben Sie für Bögen, Winkel und Übergänge Anlängungen für die Flanschverbindungen ein, die beim Kanalaufmaß berücksichtigt werden.

Innenradius

Geben Sie für Richtungsänderungen und Abzweige den Innenradius für das Kanalaufmaß nach DIN 18379 ein.

Länge Überlänge

Das Programm ermittelt notwendige Übergänge automatisch. Hier können Sie eine feste Länge vorgeben.

max. Winkel

Aktiviert: Für Übergänge wird die Länge über den Öffnungswinkel ermittelt. Die ermittelte Länge wird auf 50 mm gerundet.

Stutzen verwenden bei Abzweigen mit ungleichen Höhen/Querschnitten

Aktiviert: Das Programm ermittelt bei Abzweigsituationen mit unterschiedlichen Höhen oder Querschnitten Kanalstutzen als Anschlussstück.

Deaktiviert: Am Abzweig-Bauteil werden T-Stücke mit entsprechenden Übergängen verbaut, an die dann der Kanal anschließt.

Abrechnungsgruppen nach ÖNORM H 6015-2

Aktiviert: Die Ausgabe der Materialzusammenstellung erfolgt nach ÖNORM H 6015-2.

Deaktiviert: Die Ausgabe der Materialzusammenstellung erfolgt nach DIN 18379.

max. Rohrlänge

Tragen Sie die maximale Rohrlänge ein. Damit werden lange runde oder ovale Kanalstrecken wahlweise in Lieferlängen ausgegeben.

Faktor für Bogenradius

Sowohl für Druckverluste als auch für den Schall ist die Angabe des Radiusfaktors von Bedeutung. Vorschlagswert ist 1 x d, d. h. der Sehnenradius ist so groß wie der Durchmesser des Rohres.

Stutzen verwenden bei Abzweigen mit ungleichen Durchmessern

Aktiviert: Das Programm ermittelt bei Abzweigsituationen mit unterschiedlichen Durchmessern Sattelstutzen als Anschlussstücke.

Deaktiviert: Rundrohrabzweige werden als komplettes Formstück ggf. mit Übergängen in der Stückliste ausgegeben.

Umschalten auf Rechteckkanal ab Durchmesser, Umschalten aus Rechteckkanal ab Höhe

Die automatische Dimensionierung kann Luftleitungen je nach erforderlichem Querschnitt automatisch als Rundrohr, Ovalkanal oder Rechteckkanal auslegen. Geben Sie an, ab welchem Grenzwert Sie von der einen in die andere Querschnittsform wechseln möchten.

Ovalkanal verwenden

Aktiviert: Bei der automatischen Dimensionierung können Luftleitungen je nach erforderlichem Querschnitt automatisch als Rundrohr, Ovalkanal oder Rechteckkanal ausgelegt werden. Dabei werden Ovalkanäle zugelassen.

Deaktiviert: Bei der Dimensionierung werden keine Ovalkanäle verwendet.

Meldungen bei zu kurzen Bauteilen

Aktiviert: Wenn Sie nach der Berechnung die Funktion Nennweiten anpassen verwenden, kann es vorkommen, dass aufgrund der resultierenden Dimensionen und Abzugslängen von Umlenkungen oder Übergängen eine Kanalstrecke zu kurz geworden ist. In diesen Fällen wird vom Programm eine Meldung ausgegeben: „Die Kanalstrecke ist zu kurz für die Einbauteile und notwendigen Übergänge“.

Deaktiviert: Wenn bei der Funktion Nennweiten anpassen zu kurze Kanalstrecken entstehen, wird die Meldung unterdrückt.
