Details zu Berechnungsvorgaben in den Einstellungen Lüftung

Informationen zum Bereich Berechnungsvorgaben im Dialog Einstellungen in der Kanalnetzberechnung.

In diesem Bereich machen Sie globale Einstellungen für die Berechnung. Die Einstellungen werden im Projekt gesichert.

Sie befinden sich hier:

Projekt-TabDisziplin LüftungAnalyse-TabEinstellungenBerechnungsvorgaben

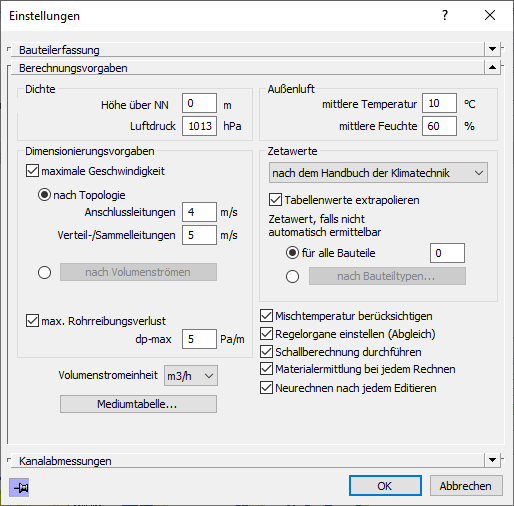

Dialog Einstellungen Linear Revit

Dichte

Die Dichte des Mediums wird abhängig von der Höhe und dem Luftdruck angepasst.

Dimensionierungsvorgaben

Die maximalen Geschwindigkeiten und der maximale Rohrreibungsverlust werden für die Dimensionierung der Kanäle und Rohre verwendet. Mit den Checkboxen berücksichtigen wählen Sie, welches Verfahren verwendet wird. Sie können auch beide Verfahren gleichzeitig nutzen.

nach Topologie

Aktiviert: Die maximalen Geschwindigkeiten nach der Topologie des Netzes werden bei der Berechnung berücksichtigt. Dazu werden Grenzgeschwindigkeiten für die Anschlussleitungen und für die Verteil-/Sammelleitungen festgelegt.

nach Volumenströmen

Aktiviert: Die maximalen Geschwindigkeiten der einzelnen Volumenstromintervalle werden bei der Berechnung berücksichtigt.

Der Button nach Volumenströmen öffnet den Dialog Geschwindigkeitsgrenzen, in dem die Volumenstromintervalle definiert und ihnen maximal zulässige Luftgeschwindigkeiten zugewiesen werden können.

Rohrreibungsverlust

Aktiviert: Der angegebene Rohrreibungsverlust wird bei der Dimensionierung der Kanäle und Rohre berücksichtigt.

Einheit Volumenstrom

Mit der Dropdown-Liste legen Sie die Einheit des Volumenstroms in der Berechnung fest.

Mediumtabelle

Der Button Mediumtabelle öffnet den Dialog Medium, in dem Sie die temperaturabhängigen Medieneigenschaften einstellen können.

Außenluft

Der Luftzustand der Außenluft wird mit der mittleren Temperatur und der Feuchte beschrieben. In der Berechnung wird die Außenluft durch Wetterschutzgitter angesaugt und muss durch ein Lüftungsgerät auf den Sollzustand aufbereitet werden.

Zetawerte

Mit der Dropdown-Liste wählen Sie die Quelle aus, mit der die Zetawerte ermittelt werden, z. B. nach dem Handbuch der Klimatechnik.

Tabellenwerte extrapolieren

Aktiviert: Für die Ermittlung der Zetawerte werden die Werte aus den Tabellen der gewählten Datenquelle (z. B. nach dem Handbuch der Klimatechnik) extrapoliert.

Zetawert, falls nicht automatisch ermittelbar

Wenn die Abmessungen und Volumenströme eines Bauteils außerhalb der Grenzen der Zetawertquellen liegen, kann kein Zetawert ermittelt werden. Dann werden manuell vorgegebene Zetawerte verwendet. Sie können zwischen zwei Optionen wählen:

für alle Bauteile: Der hier eingetragene Zetawert wird für alle Bauteile verwendet, für die kein Zetawert ermittelt werden kann.

nach Bauteiltypen...: Wenn kein Zetawert für ein Bauteil ermittelt werden kann, wird ihm ein Wert gemäß Bauteiltyp zugewiesen. Die Zuweisung der entsprechenden Zetawerte zu den Bauteiltypen erfolgt über den Dialog Standard-Zetawerte nach Bauteiltyp, den Sie über den Button nach Bauteiltypen... öffnen.

Mischtemperatur berücksichtigen

Aktiviert: Volumenströme werden unter Berücksichtigung der Temperatur ermittelt und kumuliert. Bei einer Temperaturänderung werden die Volumenströme anhand der veränderten Dichte angepasst. Eine Temperaturänderung kann durch Konditionierung (Erhitzer, Kühler) oder durch Mischung von Volumenströmen unterschiedlicher Temperaturen erfolgen.

Deaktiviert: Alle Volumenströme werden ohne Berücksichtigung von Temperatur- und Dichteänderungen ermittelt und kumuliert. An dem Ventilator ergibt sich somit der Volumenstrom aus der Summe der eingegebenen Volumenströme der Luftdurchlässe. Wenn Sie diese Option deaktivieren, erscheint ein Hinweis zur Abschaltung der Funktionalität und eine Abfrage, ob dies gewünscht ist.

Regelorgane einstellen (Abgleich)

Aktiviert: Die Regelorgane werden so eingestellt, dass die Strömungswege den gleichen gesamten Druckverlust haben wie der ungünstigste Strömungsweg.

Schallberechnung

Aktiviert: Bei der Berechnung wird die Akustikberechnung nach VDI 2081 durchgeführt.

Material bei jedem Rechnen ermitteln

Aktiviert: Bei jeder Berechnung wird das Material für die Stücklistenerstellung ermittelt.

Deaktiviert: Bei der Berechnung wird das Material für die Stücklistenerstellung nicht ermittelt. Bei umfangreichen Projekten, in denen sich das Material nicht mehr ändert, können Sie damit die Rechenzeit verkürzen. Wenn die Checkbox deaktiviert ist und Sie mit der Funktion Drucken Ausdrucke erstellen möchten, werden Sie gefragt, ob das Material ermittelt werden soll.

Neurechnen nach dem Editieren von Teilstrecken oder Bauteilen

Aktiviert: Nach jedem Editieren von Teilstrecken oder Bauteilen im Berechnungsdialog wird die Berechnung erneut durchgeführt.

Deaktiviert: Die Berechnungsergebnisse werden erst nach Klicken auf Rechnen im Berechnungsdialog aktualisiert.

ungünstigsten Strömungsweg markieren

Aktiviert: In der Berechnung wird der ungünstigste Strömungsweg markiert.
