Details zu Entwässerung in den Einstellungen Abwasser
Informationen zum Tab Entwässerung im Dialog Einstellungen in der Rohrnetzberechnung Abwasser.

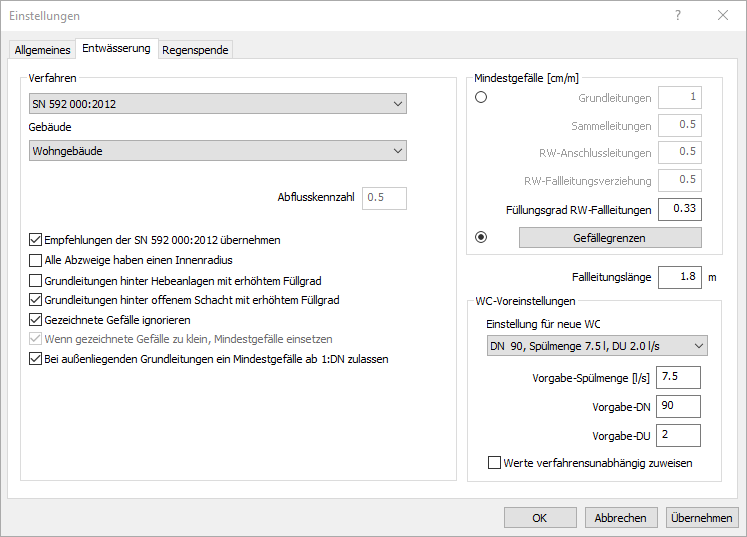

Auf diesem Tab nehmen Sie globale Einstellungen für die Berechnung vor. Wählen Sie das Berechnungsverfahren und den Gebäudetyp, legen Sie Mindestgefälle fest und machen Sie globale Vorgaben für die technischen Daten von WCs. Die Einstellungen werden im Projekt gesichert.
Sie befinden sich hier:
Verfahren

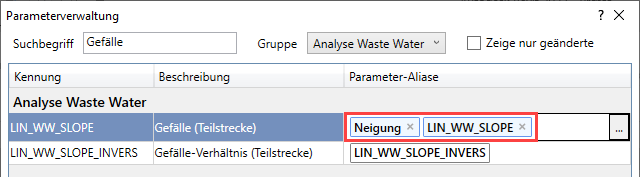

| Element | Bedeutung |
|---|---|
| Berechnungsgrundlage | Wählen Sie das Berechnungsverfahren. |
| Gebäude | Wählen Sie den Gebäudetyp. Damit wird die Abflusskennzahl automatisch eingestellt. Beim Gebäudetyp Sondergebäude können Sie die Abflusskennzahl ändern. |
| Abflusskennzahl | Die Abflusskennzahl richtet sich nach dem gewählten Gebäudetyp. Beim Gebäudetyp Sondergebäude können Sie die Abflusskennzahl ändern. Wenn Sie für einzelne Abschnitte eines Rohrnetzes unterschiedliche Abflusskennzahlen verwenden möchten, können Sie diese über die Funktion Teilstrecken einstellen im Berechnungsdialog ändern. |
| Empfehlungen der SN 592 000:2012 übernehmen | Diese Option steht im Abwasserverfahren SIA SN 592 000:2012 zur Verfügung. Bei Auswahl des genannten Verfahrens wird die Option automatisch aktiviert. Aktiviert: Die nationalen Empfehlungen der Schweizer Norm zur Auslegung der Leitungsanlage werden in der Berechnung berücksichtigt. Deaktiviert: Statt der Empfehlungen der Schweizer Norm werden die Randbedingungen der EN 12056 bei der Auslegung der Leitungsanlage berücksichtigt. |
| Alle Abzweige haben einen Innenradius | Aktiviert: Für die Berechnung wird angenommen, dass alle Abzweige einen Innenradius haben. Dies kann sich auf die Dimensionierung von Fallleitungen auswirken. Die Einstellung kann auch in den technischen Daten der einzelnen Abzweige über die Funktion Technische Daten im Bereich Bauteile vorgenommen werden. |
| Grundleitungen hinter Hebeanlagen mit erhöhtem Füllgrad | Aktiviert: Grundleitungen und Sammelleitungen werden hinter Hebeanlagen mit erhöhtem Durchfluss bemessen. Dadurch können kleinere Dimensionen erreicht werden. Kann mit der Option Grundleitungen hinter offenem Schacht mit erhöhtem Füllgrad kombiniert werden. Schmutzwasser: Füllgrad für innenliegende Grundleitungen nach Hebeanlage: 0,7 Schmutzwasser: Füllgrad für außenliegende Grundleitungen nach Hebeanlage und offenem Schacht: 1 |
| Grundleitungen hinter offenem Schacht mit erhöhtem Füllgrad | Aktiviert: Grundleitungen und Sammelleitungen werden hinter einem offenen Schacht mit erhöhtem Durchfluss bemessen. Dadurch können kleinere Dimensionen erreicht werden. Kann mit der Option Grundleitungen hinter Hebeanlagen mit erhöhtem Füllgrad kombiniert werden. Mischwasser: Füllgrad für innenliegende Grundleitungen ab DN 150 hinter offenem Schacht: 1 Regenwasser: Füllgrad für innen- oder außenliegende Grundleitungen hinter offenem Schacht: 1 |
| Gezeichnete Gefälle ignorieren | Aktiviert: Abwasserleitungen werden mit Mindestgefälle berechnet. Deaktiviert: Abwasserleitungen werden mit dem konstruierten Gefälle berechnet. |
| Wenn gezeichnete Gefälle zu klein, Mindestgefälle einsetzen | Aktiviert: Ist das Gefälle der konstruierten Abwasserleitungen geringer als das Mindestgefälle, wird das Mindestgefälle für die Berechnung verwendet. Anmerkung: Damit das in Revit konstruierte Gefälle korrekt berücksichtigt wird, ist es notwendig, dass der Revit-Parameter Neigung in der Parameterverwaltung dem LINEAR-Parameter LIN_WW_SLOPE an erster Stelle zugewiesen ist, damit der Parameter Neigung als erstes ausgelesen wird.
|
| Bei außenliegenden Grundleitungen ein Mindestgefälle ab 1:DN zulassen | Aktiviert: Das Mindestgefälle für außenliegende Grundleitungen wird abhängig von der Dimension festgelegt. Anmerkung: Bei großen Dimensionen kann das Mindestgefälle der Grundleitungen unterschritten werden. |
Mindestgefälle
Für die verschiedenen Leitungstypen kann jeweils ein Mindestgefälle vorgegeben werden.
| Leitungstyp | Standardwert für Mindestgefälle |
|---|---|
| Grundleitungen | 0.5 cm/m |
| Sammelleitungen | 0.5 cm/m |
| RW-Anschlussleitungen | 0.5 cm/m |
| RW-Falleitungsverziehung | 17.6327 cm/m (=10°) Unter 10° Gefälle wird eine Fallleitungsverziehung nach Sammelleitungsregeln dimensioniert. Ab 10° Gefälle wird eine Fallleitungsverziehung nach Fallleitungsregeln dimensioniert. |
| Füllungsgrad der Fallleitungsverziehung | 0.33 |
| Gefällegrenzen | Diese Option steht bei Auswahl des Abwasserverfahrens SIA SN 592 000:2012 zur Verfügung und wird entsprechend aktiviert. Die Felder für die manuelle Eingabe der Mindestgefälle sind dann deaktiviert. Über den Button rufen Sie den Dialog Mindestgefälle nach SIA SN 592 000:2012 auf, in dem die Vorgaben für die Gefällegrenzen aus der zugrundeliegenden Norm aufgeführt werden. |
Fallleitungslänge
Legt die Länge fest, ab der Leitungen als Fallleitung erkannt werden.
Projektabhängig kann eine Reduzierung der Fallleitungslänge sinnvoll sein, damit Fallleitungen mit einer Länge unter 1,8 m auch als Fallleitungen und nicht als Sammelleitungen erkannt werden. Dies garantiert, dass zugehörige Lüftungsleitungen korrekt erkannt und eingestellt werden.
Wird eine Fallleitung als Sammelleitung erkannt und oberhalb der Fallleitung eine Nebenlüftung angeschlossen, kann es vorkommen, dass die Dimension der Nebenlüftung auf die eigentliche Hauptlüftung übertragen wird, da ohne Fallleitung die Hauptlüftung nicht korrekt erkannt wird.
WC-Voreinstellungen
Alle WC´s, die als Bauteile neu in das Modell eingefügt werden, erhalten die gewählten WC-Voreinstellungen.
Wenn alle WC´s, die bereits im Modell enthalten sind, neue WC-Voreinstellungen erhalten sollen, lassen Sie das Rohrnetz zunächst berechnen. Ändern Sie anschließend die WC-Voreinstellungen. In einem eingeblendeten Dialog können Sie dann entscheiden, ob alle WC´s im Modell aktualisiert werden sollen.
| Element | Beschreibung |
|---|---|
| Beispielauswahl | Für jede Berechnungsgrundlage stehen unterschiedliche Beispielvorgaben für Spülmenge, Vorgabedimension und Vorgabeanschlusswert zur Verfügung. |
| Vorgabe-Spülmenge Vorgabe-DN Vorgabe-DU | Der Wert aus der Beispielauswahl werden angezeigt. Sie können den Wert manuell ändern. Anmerkung: Die Vorgabe-Werte werden aus externen Dateien gelesen. Wenn Sie einen Wert manuell eingeben und dieser nicht in der externen Datei enthalten ist, wird der erste Eintrag aus der externen Datei verwendet. Dieser Wert weicht dann von dem manuell eingegebenen Wert ab. |
| Werte verfahrensunabhängig zuweisen | Aktiviert: Als Vorgabe-Werte für Spülmenge, Dimension und Anschlusswert werden die eingegebenen Werte verwendet. Die externen Dateien, aus denen diese Vorgaben stammen, werden nicht geprüft. |
