Details zu Globale Vorgaben für herstellerneutrale Wohnungsstationen
Informationen zum Dialog Globale Vorgaben für herstellerneutrale Wohnungsstationen in der Rohrnetzberechnung Heizung.

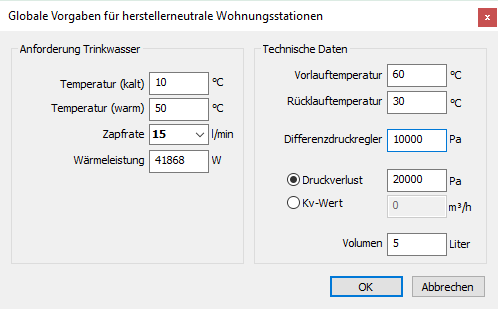

Im Dialog Wohnungsstation nehmen Sie mit der Funktion Globale Vorgaben globale Einstellungen vor, die für alle herstellerneutralen Wohnungsstationen im Projekt gelten. In den technischen Daten der einzelnen Wohnungsstationen können diese Vorgaben individuell geändert werden.
Sie befinden sich hier:
Temperatur (kalt)
Geben Sie die Kaltwassertemperatur für die angeschlossene Wohnung ein.
Temperatur (warm)
Geben Sie die Warmwassertemperatur für die angeschlossene Wohnung ein.
Zapfrate
Die Zapfrate legt den Spitzenbedarf des Warmwasserbedarfs fest. Der Standardwert von 15 l/min entspricht zwei Verbrauchern, von denen gleichzeitig gezapft wird, z. B. eine Badewanne und eine Dusche. Üblich sind 12-17 l/min.
Wärmeleistung
Die Wärmeleistung wird berechnet und zunächst global allen herstellerneutralen Wohnungsstationen im Modell zugewiesen. Diese Werte können Sie in den technischen Daten der einzelnen Wohnungsstationen anpassen.
Vorlauftemperatur
Geben Sie die Vorlauftemperatur für die Trinkwassererwärmung ein. Die Vorlauftemperatur darf nicht höher sein als die Vorlauftemperatur im Wärmeerzeuger. Sie sollte 65° C nicht überschreiten, da dies zur Verkalkung in den Wärmetauschern führen kann.
Rücklauftemperatur
Geben Sie die Rücklauftemperatur für die Trinkwassererwärmung ein. Die Rücklauftemperatur an der Wohnungsstation ist geringer als die Rücklauftemperatur am Wärmeerzeuger, weil sie zusätzlich durch die Trinkwassererwärmung reduziert wird.
Differenzdruckregler
Es wird empfohlen, bei der Verwendung von Wohnungsstationen auch Differenzdruckregler einzusetzen. Falls der Differenzdruckregler bereits im Wohnungsstationsbauteil enthalten ist, geben Sie den Druckverlust des Differenzdruckreglers hier ein. Wenn Sie ein separates Bauteil für den Differenzdruckregler im Modell verwenden, stellen Sie den Wert hier auf null und geben den Druckverlust in den technischen Daten des Differenzdruckreglers ein.
Druckverlust, Kv-Wert
Geben Sie wahlweise den Druckverlust oder den Kv-Wert der Wohnungsstation ein.
Volumen
Das Wasservolumen der Wohnungsstation wird zur Berechnung des Anlagenvolumens und zur Auslegung des Membranausdehnungsgefäßes (MAG) benötigt. Wenn kein Wasservolumen eingetragen wird, erscheint ein Hinweis im Dialog Reports bearbeiten. Dies ist nur der Fall, wenn ein MAG im Modell vorhanden ist.
