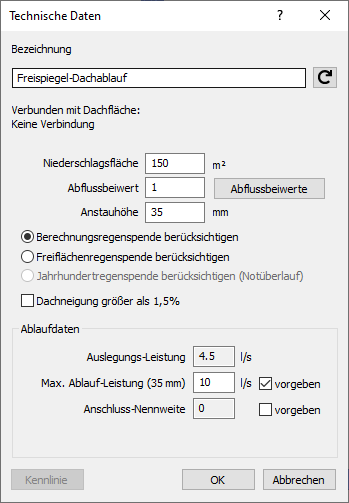

Details zu Bauteildaten für den Freispiegel-Dachablauf
Informationen zum Bauteildatendialog für Freispiegel-Dachabläufe.
Der Freispiegel-Dachablauf bestimmt durch seine Parameter und Leistungsdaten den Durchfluss im Dachentwässerungsnetz.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf
stellt die Standardeinstellung wieder her.
Verbunden mit Dachfläche:
Nach Berechnung der Entwässerungsanlage werden hier die Bezeichnung der mit dem Ablauf oder der Einspeisung verbundenen Dachfläche sowie der errechnete Dachflächenanteil für die Entwässerung angezeigt.
Belastung
Geben Sie die Niederschlagsfläche, den Abflussbeiwert und die Anstauhöhe ein. Falls es sich um einen Notüberlauf handeln soll, können Sie für die Bemessung des Ablaufs auch den Jahrhundertregen berücksichtigen. Für die Wahl der Abflussbeiwerte ist eine Tabelle hinterlegt, die Sie über Ablussbeiwerte erreichen. Wenn Sie eine Flächenart wählen, wird die Abflusskennzahl entsprechend der Tabelle 16 der DIN EN 12056-2 eingestellt.
Berechnungsregenspende/Freiflächenregenspende/Jahrhundertregenspende berücksichtigen
Wählen Sie, welche Regenspende für das Bauteil berücksichtigt werden soll. Die Daten für die jeweilige Regenspende stellen Sie im Dialog Einstellungen ein.
Dachneigung größer als 1,5%
Diese Option ist nur sichtbar, wenn als Verfahren SP 30.13330.2016 oder SP 30.13330.2020gewählt wurde.
Aktiviert: Es wird die Regenspende r1,20 anstatt r1,5 verwendet.
Ablaufdaten
Haben Sie ein herstellerneutrales Bauteil gewählt, können Sie diese Daten hier eingeben, wenn Sie vorher die Option vorgeben aktiviert haben. Im Feld Auslegungsleistung wird der berechnete Wert angezeigt. Bei herstellerspezifischen Abläufen sind Daten wie die maximale Ablaufleistung oder die Anschluss-Nennweite grundsätzlich nicht veränderbar und die Felder sind deaktiviert.
Die Möglichkeit zur Auswahl von speziellen Herstellerbauteilen ist nicht bei allen Versionen des Programms gegeben. Welche Hersteller und Bauteile verfügbar sind, ist außerdem von den installierten und lizenzierten Produktdatensätzen abhängig.
