Details zu Bauteildaten für den Teilnetzstart

Informationen zum Bauteildatendialog für den Teilnetzstart.

Das Bauteil hat einen Anschlusspunkt, der an eine bereits bestehende Luftleitung angeschlossen wird. Ein Teilnetzstart ist immer das rechnerische Eingangsbauteil eines Teilnetzes und zwar unabhängig von der Strömungsrichtung der Luft. Sie können Teilnetzstarts mit Teilnetzenden verknüpfen, um mehrere Teilnetze miteinander zu verbinden.

Anmerkung:

Bevor Sie Teilnetze miteinander verknüpfen, muss die Berechnung mindestens einmal erfolgreich durchgeführt worden sein. Wenn Sie verknüpfte Teilnetze wieder lösen, ist danach ebenfalls mindestens ein Rechendurchgang erforderlich, um die veränderte Netzkonfiguration zu erfassen.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBauteileTechnische DatenBauteil

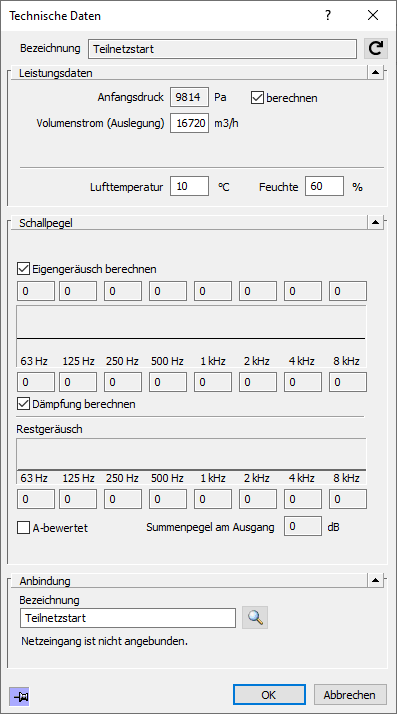

Dialog Technische Daten Teilnetz Linear Revit

Bezeichnung

Zeigt die Bezeichnung des Bauteils an. Sie können die Bezeichnung nicht ändern.

Leistungsdaten

Bei einem nicht verknüpften Teilnetzstart wird der kumulierte Volumenstrom aller Durchlässe dieses Teilnetzes nach der Berechnung ausgewiesen. Zudem werden Außenlufttemperatur und Feuchte der Luft angezeigt und können – abhängig von der Anlagenart – angepasst werden.

Schallpegel

Informationen zu diesem Bereich der Bauteildaten finden Sie auf der Seite Details zu Druckverlustberechnung, Schallpegel, Kanalmaterial/Dämmung und Produktdaten in den Bauteilen.

Anbindung

Im Bereich Anbindung können Sie eine Bezeichnung für das Teilnetz eingeben. Wenn Sie den Teilnetzstart mit einem Teilnetzende verknüpft haben, so wird diese Bezeichnung im Dialog des Teilnetzendes zur Orientierung angezeigt. Mit dem Button zeigen Sie das verknüpfte Teilnetzende im Modell an, wenn eine Verknüpfung hergestellt wurde. Das Programm zoomt das Bauteil heran und markiert die Position zusätzlich mit einem Pfeil.
