Details zu Bauteildaten für das Teilnetzende

Dieses Bauteil hat einen Anschlusspunkt, der an eine bereits bestehende Luftleitung angeschlossen wird. Ein Teilnetzende ist immer das rechnerische Endbauteil eines Kanalnetzes oder eines Teilnetzes und zwar unabhängig von der Strömungsrichtung der Luft. So kann das Teilnetzende als Verbraucher (Durchlass) oder als Verbindung zu einem anderen Teilnetz (beginnend mit einem Teilnetzstart) eingesetzt werden.

Sie befinden sich hier:

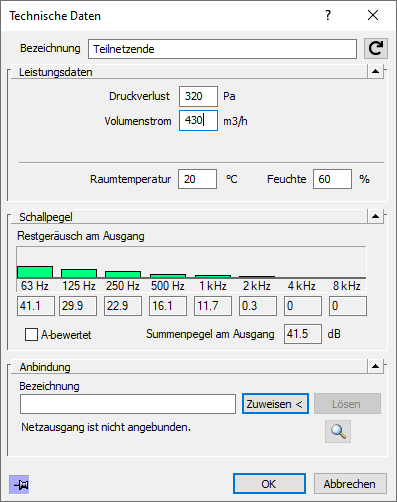

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Bauteile ➤ Technische Daten ➤ Bauteil

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Leistungsdaten

Abhängig von der Anlagenart (Zuluft oder Abluft) und davon, ob das Teilnetzende verknüpft ist, können Sie Druckverlust, Volumenstrom, Raumtemperatur und Feuchte der Luft eintragen.

Schallpegel

Da das Teilnetzende als generisches Bauteil auch dazu dienen kann, vollständige nicht näher definierte Netzabschnitte zu ersetzen, wird hier für die Schallberechnung konsequenterweise das Restgeräusch an dieser Stelle ausgewiesen.

Anbindung

Im Bereich Anbindung können Sie das Teilnetzende mit einem Teilnetzstart verbinden. Sofern vorhanden, wird die Bezeichnung des Teilnetzstarts hier angezeigt. Wenn Sie den Button Zuweisen klicken, wird der Dialog minimiert und Sie können den zu verknüpfenden Teilnetzstart auswählen. Mit einem Klick auf Lösen heben Sie die Verknüpfung auf. Mit dem Button zeigen Sie den verknüpften Teilnetzstart im Modell an, wenn eine Verknüpfung hergestellt wurde. Das Programm zoomt das Bauteil heran und markiert die Position zusätzlich mit einem Pfeil.
