Details zu Bauteildaten für Schalldämpfer

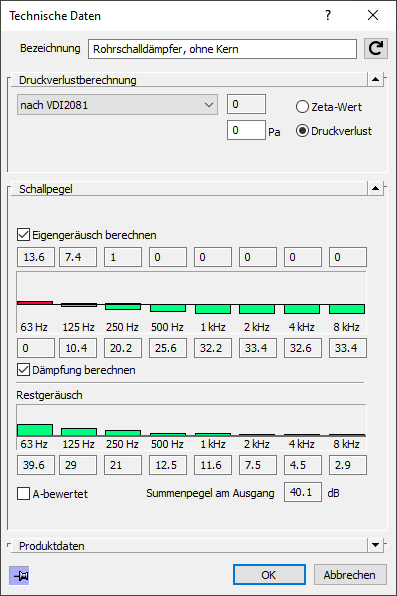

Informationen zum Bauteildatendialog für Schalldämpfer.
Ein Schalldämpfer wird immer dann eingesetzt, wenn die natürliche Dämpfung des Kanalsystems nicht ausreicht, um die Grenzen des Schallpegels im Raum oder am Wetterschutzgitter einzuhalten.
Wenn ein Hersteller-Bauteil verwendet wurde, so werden dessen Daten automatisch (schreibgeschützt) angezeigt.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf
stellt die Standardeinstellung wieder her.
Druckverlustberechnung
Dieser Bereich ist Teil der gemeinsam genutzten Dialogbereiche, die gesammelt auf einer Hilfeseite beschrieben werden.
Wenn Sie einen Schalldämpfer als Rohrschalldämpfer mit Kern oder als Kulissenschalldämpfer klassifiziert haben, müssen Sie zur Berechnung des Eigengeräuschs zusätzlich die Bauteilgeometrie eingeben. Die Bauteilgeometrie legen Sie durch Angabe der Kulissenanzahl, -dicke, -höhe und -tiefe fest. Der Kulissenabstand wird auf Basis dieser Angaben automatisch ermittelt. Wenn keine Angaben zur Bauteilgeometrie angegeben werden, wird in der Berechnung eine entsprechende Meldung ausgegeben. Das Eigengeräusch kann für Rohrschalldämpfer mit und ohne Kern sowie Kulissenschalldämpfern berechnet werden.
Reset: Setzt alle Felder der Bauteilgeometrie auf Null zurück.
Schallpegel
Wenn die Checkbox Dämpfung berechnen aktiviert ist, wird die Dämpfung des Schalldämpfers mit Hilfe der NR-Kurve so ausgelegt, dass der geforderte Schallpegel im Raum eingehalten werden kann. Bei deaktivierter Checkbox können die Werte manuell eingegeben werden.
Die Dämpfungswerte des Schalldämpfers werden im Ausdruck der Stückliste ebenfalls ausgegeben.
Produktdaten
Informationen zu diesem Bereich der Bauteildaten finden Sie auf der Seite Details zu Druckverlustberechnung, Schallpegel, Kanalmaterial/Dämmung und Produktdaten in den Bauteilen.
