Details zu Bauteildaten für Abzweige

Informationen zum Bauteildatendialog für Abzweige.

Für die Teilung oder Zusammenfassung von Volumenströmen werden Abzweige in den unterschiedlichsten Bauformen verwendet.

Sie befinden sich hier:

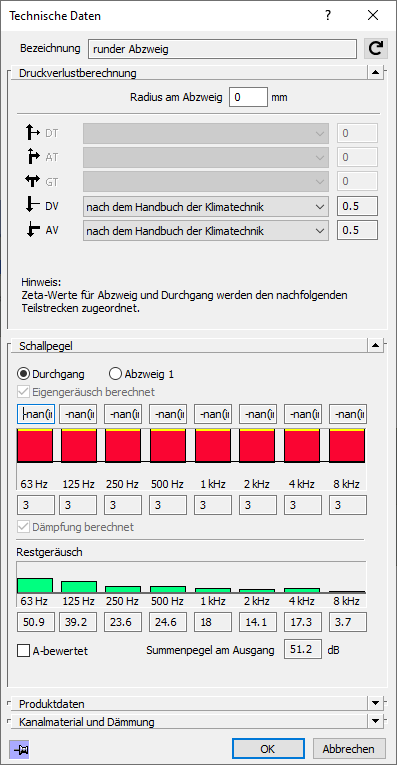

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Bauteile ➤ Technische Daten ➤ Bauteil

Bezeichnung

Zeigt die Bezeichnung des Bauteils an. Sie können die Bezeichnung nicht ändern.

Druckverlustberechnung

Sie sehen nach der Berechnung alle nach der gewählten Norm ermittelten Zetawerte für Durchgang und Abzweig für Trennung, Vereinigung und Gegenstrom.

Die jeweils aktivierten Felder entsprechen der Einbausituation des Abzweiges.

Schallpegel, Produktdaten, Kanalmaterial und Dämmung

Informationen zu diesen Bereichen der Bauteildaten finden Sie auf der Seite Details zu Druckverlustberechnung, Schallpegel, Kanalmaterial/Dämmung und Produktdaten in den Bauteilen.

Über die Checkboxen können Sie den Schallpegel an den unterschiedlichen Punkten des Abzweigs oder T-Stücks (Durchgang, Abzweig 1) anzeigen lassen.
