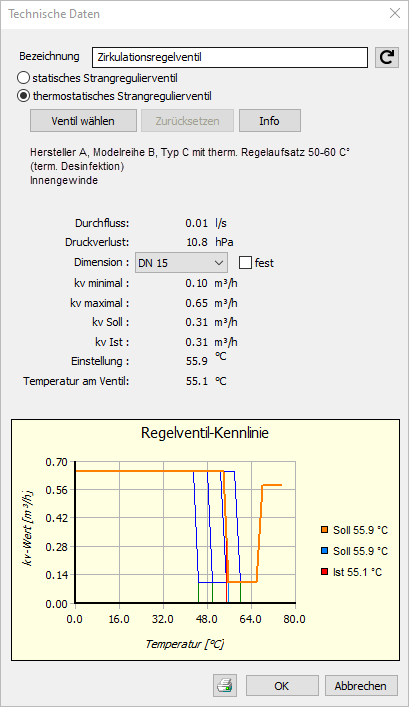

Details zu Bauteildaten für das Zirkulationsventil

Wählen Sie aus, ob Sie ein statisches Strangventil oder ein thermostatisches Strangventil einsetzen möchten. Wählen Sie eine Armatur aus der globalen Vorauswahl aus. Abhängig von der eingestellten Dimension werden Ihnen die Daten der Armatur sowie das aktuelle Kennlinien-Diagramm angezeigt. Das Diagramm lässt sich mit Klick auf auch ausdrucken.

Sie befinden sich hier:

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Bauteile ➤ Technische Daten ➤ Bauteil

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Ventil wählen

Öffnet den Dialog Armatur wählen, in dem Sie ein Ventil aus der globalen Vorauswahl übernehmen können. Nach der Auswahl des Herstellers in der ersten Spalte werden alle Baureihen des gewählten Herstellers aufgelistet. Wählen Sie die Baureihe aus, um unter Ausführung zwischen den einzelnen Ventilen Ihr gewünschtes Ventil zu bestimmen.

Zurücksetzen

Nach einem Klick auf diesen Button wird das am besten passende Ventil aus der Ventilvorauswahl für das Netz ausgelegt und eine händisch (durch die Funktion Ventil wählen) festgelegte Armaturenserie zurückgesetzt.

Info

Öffnet den jeweiligen Armatureninformations-Dialog. Hier wird Ihnen abhängig von der Dimension das Kennlinien-Diagramm angezeigt, das Sie über Klick auf auch ausdrucken können.
