Details zu Bauteildaten für Entnahmestellen

Informationen zum Bauteildatendialog für Verbraucher.

Der Dialog besteht aus zwei Registerkarten: Unter Einstellung dieser Entnahmestelle finden Sie alle Werte zum Verbrauch und unter Spüleinstellungen können Sie die Spülmengen festlegen.

In Abhängigkeit vom gewählten Bauteil (normale Entnahmestelle, Entnahmestelle mit automatischer Spülfunktion oder Hygiene-Spüleinrichtung) bzw. der Einstellung Spülfunktion sind auf der Registerkarte Spüleinstellungen unterschiedliche Bereiche aktiviert.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBauteileTechnische DatenBauteil

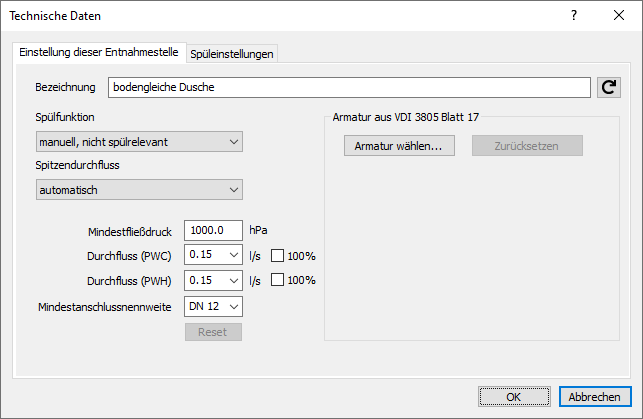

Bauteildaten Dusche Entnahme Linear Revit

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Einstellung dieser Entnahmestelle

Die Verbrauchsdaten werden für gewöhnlich aus den technischen Daten zu diesem Bauteil gelesen.

Bezeichnung: Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Spülfunktion:

Ist ein Verbraucher ohne automatische Spülfunktion ausgewählt, können Sie in dieser Dropdown-Liste zwischen automatische Spülung, manuell, nicht spülrelevant und spülrelevant auswählen.

Die Einstellung automatische Spülung ermöglicht es, einen Standardverbraucher zu einem Verbraucher mit automatischer Spülfunktion zu machen, ohne dafür eine entsprechende VDI-Armatur zuweisen zu müssen. Der Verbraucher kann dann neben seiner normalen Funktion auch automatisiert Spülvorgänge anstoßen, die zur Erhaltung der Trinkwasserhygiene beitragen. Nach Auswahl der Einstellung wird auf der Registerkarte Spüleinstellung die Option zur Spülmengenermittlung freigeschaltet.

Als spülrelevant wird ein Verbraucher bezeichnet, der mindestens alle drei Tage betätigt wird und somit einen Wasserwechsel im gesamten Strömungsweg einleitet.

Ist ein Verbraucher mit automatischer Spülfunktion ausgewählt, enthält die Dropdown-Liste nur die Einstellung automatische Spülung.

Spitzendurchfluss: Nach der DIN 1988-300 werden bestimmte Verbraucher innerhalb einer Nutzungseinheit (ein sanitärer Raum mit maximal zwei Nutzern) nicht für den Spitzendurchfluss berücksichtigt, weil davon ausgegangen wird, dass diese nicht gleichzeitig mit anderen Nutzern betrieben werden.

Das sind:

  • ein zusätzlicher Waschtisch

  • eine Dusche zusätzlich zu einer Badewanne

  • ein Bidet

  • ein Urinal

  • Zapfventile in Vorräumen von Toilettenanlagen

Bei der Voreinstellung automatisch wird vom Programm automatisch eingestellt, welche Verbraucher innerhalb einer Nutzungseinheit nicht für den Spitzendurchfluss berücksichtigt werden sollen. Diese können jederzeit wieder mit den Einstellungen berücksichtigt bzw. nicht berücksichtigt hinzu- oder abgeschaltet werden.

Verbraucher, bei denen die Option Spitzendurchfluss berücksichtigen nicht aktiviert ist, werden zusätzlich als Teilstrom eingebunden. Aus dem Teilstrom der abgeschalteten Volumenströme wird der Durchfluss eines Einzelverbrauchers zur Bemessung verwendet, wenn dieser größer ist als der errechnete Spitzenvolumenstrom nach Gebäudeeinstellung. In diesem Fall wird ein Hinweis im Report ausgegeben. Die Gleichzeitigkeit in % (Data Coloring) wird auf alle angeschlossenen Verbraucher-Volumenströme bezogen, auch auf die, deren Spitzendurchfluss nicht berücksichtigt wird. Daher wird die Prozent-Angabe in diesen Fällen kleiner.

Mindestfließdruck: Stellen Sie den Mindestfließdruck in hPa ein. Die unterschiedlichen Verbraucher sind in der Regel mit sinnvollen Werten vorbelegt.

Berechnungsdurchfluss Kalt- und Warmwasser: Die Berechnungsdurchflüsse geben Sie unter Berechnungsdurchfluss Kalt- bzw. Warmwasser ein. Dabei wird automatisch nur der Wert berücksichtigt, der der angeschlossenen Leitung entspricht.

100 %

Aktiviert: Die Entnahmestelle ist ein Dauerverbraucher und bei der Dimensionierung der Leitungen wird der Durchfluss zu 100 % berücksichtigt.

Mindestanschlussnennweite: Den Verbrauchern können Mindestanschlussdimensionen zugewiesen werden. Die angeschlossenen Leitungen werden entsprechend dimensioniert.

Reset: Stellt die Standardeinstellungen wieder her.

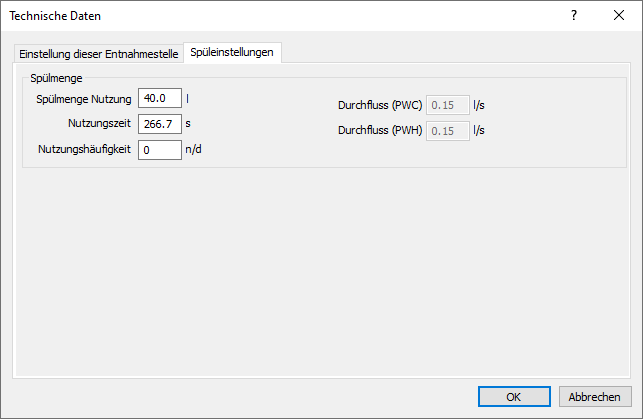

Spüleinstellungen - Entnahmestelle

Spüleinstellungen Entnahmestelle Linear Revit

Spülmenge Nutzung, Nutzungszeit: Die Standardwerte für die Spülmenge werden den Verbrauchern in der Regel bereits mitgegeben. Geben Sie ggf. eine abweichende Spülmenge in Litern an. Sie können die Spülmenge durch Eingabe der Nutzungszeit in Sekunden berechnen lassen.

Nutzungshäufigkeit: Legt fest, wie oft die Entnahmestelle am Tag genutzt wird.

Berechnungsdurchfluss Kalt- und Warmwasser: Zeigt die auf der Registerkarte Einstellung dieser Entnahmestelle eingegebenen Berechnungsdurchflüsse für Kalt- und Warmwasser an.

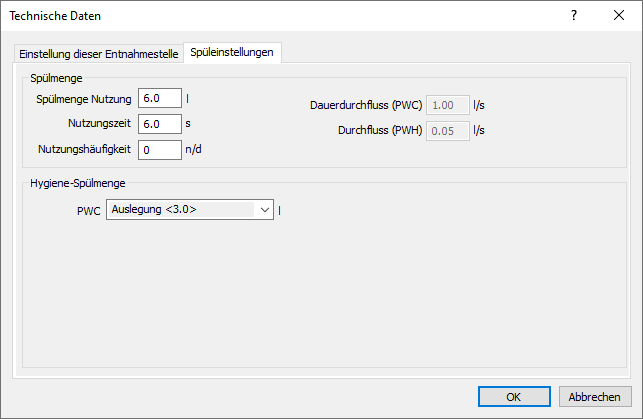

Spüleinstellung - Entnahmestelle mit Spülfunktion

Spüleinstellungen Entnahmestelle Linear Revit

Spülmenge Nutzung, Nutzungszeit: Die Standardwerte für die Spülmenge werden den Verbrauchern in der Regel bereits mitgegeben. Geben Sie ggf. eine abweichende Spülmenge in Litern an. Sie können die Spülmenge durch Eingabe der Nutzungszeit in Sekunden berechnen lassen.

Nutzungshäufigkeit: Legt fest, wie oft die Entnahmestelle am Tag genutzt wird.

Berechnungsdurchfluss Kalt- und Warmwasser: Zeigt die auf der Registerkarte Einstellung dieser Entnahmestelle eingegebenen Berechnungsdurchflüsse für Kalt- und Warmwasser an.

Hygiene-Spülmenge

Bei Hygiene-Spüleinrichtungen oder Verbrauchern, die über Hygiene-Spülkästen verfügen, können Sie eine Hygiene-Spülmenge eingeben oder durch das Programm auslegen lassen.

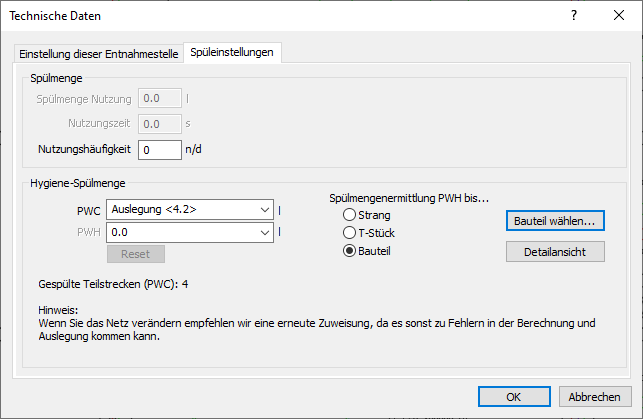

Spüleinstellung - Hygiene-Spüleinrichtung

Spüleinstellungen Entnahmestelle Linear Revit

Nutzungshäufigkeit: Legt fest, wie oft die Entnahmestelle am Tag genutzt wird.

Hygiene-Spülmenge

Bei Hygiene-Spüleinrichtungen oder Verbrauchern, die über Hygiene-Spülkästen verfügen, können Sie eine Hygiene-Spülmenge eingeben oder durch das Programm auslegen lassen.

Reset: Stellt die Standardeinstellung wieder her.

Spülmengenermittlung Kalt-/Warmwasser bis ...: Geben Sie an, bis zu welcher Stelle im Fließweg die Spülmenge ermittelt werden soll.

Strang: Die Spülmenge wird bis zur Stranganbindung ermittelt.

T-Stück: Die Spülmenge wird bis zum nächstgelegenen T-Stück ermittelt.

Bauteil: Die Spülmenge wird bis zu einem im Modell gewählten Bauteil ermittelt.

Bauteil wählen...: Wählen Sie ein Bauteil im Modell, bis zu dem die Spülmenge ermittelt werden soll. Möchten Sie einen bestimmten Abschnitt der Rohrleitungen als Punkt für die Spülmengenermittlung wählen, müssen Sie jeweils ein Rohrstück der Kalt- und Warmwasserleitung auswählen. Nach der Auswahl des Bauteils bzw. der Rohrstücke öffnet sich der Dialog Teilstrecken, in dem alle Teilstrecken der Spülmengenermittlung gelistet sind und Sie sich die Teilstrecken im Modell anzeigen lassen können.

Detailansicht: Öffnet den Dialog Teilstrecken, in dem alle Teilstrecken der Spülmengenermittlung inklusive ihrer Parameter gelistet sind und Sie sich die Teilstrecken im Modell anzeigen lassen können. Der Button wird nach der ersten Spülmengenermittlung aktiviert.
