Details zu Bauteildaten für den Trinkwassererwärmer
Informationen zum Bauteildatendialog für den Trinkwassererwärmer.
Es gibt Trinkwassererwärmer mit und ohne Zirkulationsanschluss, die Sie je nach Anforderung Ihres Netzes einsetzen können. Ein Trinkwassererwärmer hat demzufolge zwei oder drei Anschlusspunkte.
Wenn Sie mehrere Trinkwassererwärmer in einer Berechnung einsetzen möchten, müssen die daraus resultierenden Warmwassernetze voneinander getrennt sein!
Sie befinden sich hier:

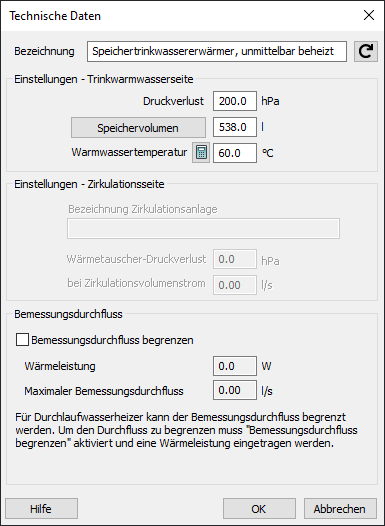

Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf
stellt die Standardeinstellung wieder her.
Einstellungen – Trinkwarmwasserseite
Druckverlust: Der Druckverlust kann als feste Größe in hPa eingegeben werden.
Speichervolumen: Öffnet den Dialog Speichervolumenermittlung nach, in dem Sie das Speichervolumen nach DIN 4708 für Wohngebäude ermitteln können. Alternativ können Sie das Speichervolumen direkt eingeben.
Warmwassertemperatur: Die Angabe einer Warmwassertemperatur wirkt sich auf die Berechnung der Temperaturdifferenzen in eventuell vorhandenen Zirkulationsleitungen aus. Zudem gilt diese Warmwassertemperatur auch für die Berechnung der Kalt- und Warmwasseranteile in Mischern. Wenn Sie die Temperatur manuell ändern, wird der Wert fett dargestellt.
: Setzt geänderte Warmwassertemperaturen wieder auf die Standardeinstellung zurück.
Wenn sich mehrere Trinkwassererwärmer in einem Rohrnetz befinden, kann für jedes Bauteil die Temperatur individuell eingestellt werden.
Einstellungen – Zirkulationsseite
Bezeichnung Zirkulationsanlage: Dieses Feld ist nur editierbar, wenn der Trinkwassererwärmer einen Anschluss für Zirkulationsleitungen besitzt. Anderenfalls ist dieses Feld deaktiviert.
Wärmetauscher-Druckverlust, Zirkulationsvolumenstrom: Geben Sie den Druckverlust ein, der durch den Wärmetauscher entsteht und den zugehörigen Zirkulationsvolumenstrom.
Bemessungsdurchfluss
Bemessungsdurchfluss begrenzen: Für gewöhnlich können speziell Durchflusswassererwärmer (z. B. Durchlauferhitzer) nur eine begrenzte Menge Warmwasser pro Zeitdifferenz zur Verfügung stellen. Diese ist unter anderem von der Heizleistung und der Temperaturdifferenz zwischen Kaltwasser und Warmwasser abhängig.
Möchten Sie eine Begrenzung des Durchflusses durch den Trinkwassererwärmer bewirken, aktivieren Sie die Option Durchfluss begrenzen. Dadurch werden alle Spitzenvolumenströme vor und nach dem Erwärmer auf den vorgegebenen Durchfluss reduziert.
Wärmeleistung: Unter Wärmeleistung können Sie die maximale Leistung des Trinkwassererwärmers eintragen. Daraus ergibt sich der maximale Bemessungsdurchfluss VRmax.
maximaler Durchfluss VRmax: Der sich auf Grund der Heizleistung und Warmwassertemperatur ergebende maximale Durchfluss VRmax wird nach der Bestätigung der Eingabe (Verlassen des Editierfeldes) ausgewiesen.
Die Begrenzung des Durchflusses wirkt sich auf alle Spitzendurchflüsse vor und hinter diesem Trinkwassererwärmer aus. Diese Option sollte bei Trinkwasser-speichern generell nicht angewendet werden, da ein Speicher aufgrund seiner Kapazität über einen gewissen Bedarfszeitraum ja gerade einen höheren Spitzendurchfluss erlaubt. Bei eingeschalteter Option (z. B. bei einem Durchlaufwasserheizer) reduzieren Sie je nach Leistung die Durchflüsse, und Sie gewähren damit dem Trinkwassererwärmer aufgrund seiner Leistung einen Einfluss auf Ihre Rohrleitungsdimensionierung. Diese Option ist nicht Bestandteil der Rechengrundlage.
