Details zu Bauteildaten für Teilnetzstart

Der Teilnetzstart hat einen Anschlusspunkt, der an eine bereits bestehende Rohrleitung angeschlossen wird.

In früheren Programmversionen war es nur eingeschränkt möglich, ein Teilnetz mit Teilnetzstarts an Teilnetzenden des Hauptnetzes anzubinden, da dies nur bei Warmwasser- und Kaltwasserleitungen möglich war und nicht bei den Zirkulationsleitungen. Nun kann auch die Zirkulation mit Teilnetzstarts und Teilnetzenden verknüpft werden. Allerdings kann ein Teilnetzstart nur mit genau einem Teilnetzende verknüpft werden (1:1-Verbindung). Eine 1:n-Verbindung, bei der ein Teilnetzstart mit mehreren Teilnetzenden verknüpft wird (um beispielsweise ein Bad im Wohnungsbau nur einmal zu zeichnen und dann mehrfach in den Etagen zu verknüpfen), ist leider nicht möglich. Wenn ein Teilnetzstart mit einem Teilnetzende verknüpft wurde, sind bis auf die Bezeichnung keine weiteren Eingaben möglich. Hier werden nur die berechneten Daten angezeigt, die an dieser Stelle weiter gegeben werden.

Ein Teilnetzstart kann aber auch unverknüpft als Netzanfang eingesetzt werden, also als Hausanschluss. In diesem Fall können Sie unter Druckvorgabe den Mindestdruck des Wasserversorgungsunternehmens eintragen.

Sie befinden sich hier:

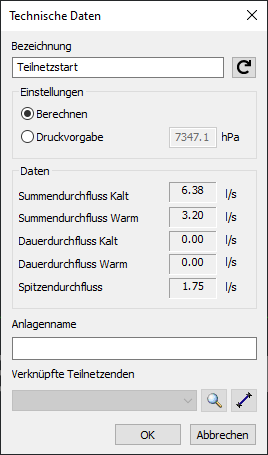

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Bauteile ➤ Technische Daten ➤ Bauteil

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Einstellungen

Berechnen: Mit der Option Berechnen berechnet das Programm den nötigen Versorgungsdruck, um diesen Teil des Trinkwassernetzes zu versorgen und gibt diesen gegebenenfalls an ein angebundenes Teilnetzende weiter.

Druckvorgabe: Wenn Sie den Teilnetzstart als Hausanschluss verwenden, dann deaktivieren Sie die Option Berechnen und geben Sie unter Druckvorgabe den durch Ihr Wasserversorgungsunternehmen vorbestimmten Wert ein.

Daten: In diesem Bereich werden Ihnen die aus der Berechnung entnommenen Werte ΣV_R für den Summendurchfluss Kalt- und Warmwasser, Dauerdurchfluss Kalt- und Warmwasser sowie der Spitzendurchfluss ausgewiesen. Eine Dateneingabe ist nicht vorgesehen.

Anlagenname: Hier können Sie einen Namen vergeben, der im Bauteildatendialog des Teilnetzstarts unter Anbinden als Auswahlmöglichkeit zur Verfügung steht. Wenn mehrere miteinander verknüpfte Teilnetzstart und Teilnetzenden in einem Modell vorhanden sind, hilft dies, den Überblick zu behalten.

Verknüpfte Teilnetzenden: Wenn ein Teilnetzstart mit einem Teilnetzende verknüpft wurde, wird die Bezeichnung des verknüpften Teilnetzendes hier angezeigt. Klick auf zoomt im Modell auf das verknüpfte Teilnetzende.
