Details zu Bauteildaten für das Teilnetzende

Informationen zum Bauteildatendialog für das Teilnetzende.

Das Teilnetzende besitzt nur einen Anschlusspunkt, der an eine Rohrleitung angeschlossen wird.

Es gibt folgende Möglichkeiten, das Teilnetzende zu verwenden:

  • Unverknüpft, als Platzhalter für einen Einzelverbraucher, der ggf. spülrelevant ist

  • Unverknüpft, als Platzhalter für ein nicht konstruiertes Teilnetz, das ggf. einen spülrelevanten Verbraucher beinhaltet

  • Verknüpft mit einem Teilnetzstart, wobei der Teilnetzstart den Beginn eines Teilnetzes mit weiteren Verbrauchern darstellt

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBauteileTechnische DatenBauteil

Teilnetzende als Platzhalter für Einzelverbraucher, die ggf. spülrelevant sind

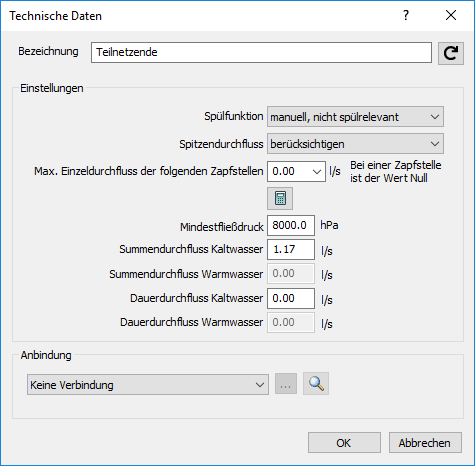

Dialog Technische Daten Linear Revit

Bezeichnung: Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Einstellungen

Spülfunktion: Legt fest, ob das Teilnetzende als Platzhalter für einen spülrelevanten oder nicht spülrelevanten Einzelverbraucher verwendet wird und somit, ob ein Strömungsteiler bei der Berechnung berücksichtigt wird. Als spülrelevant wird ein Verbraucher bezeichnet, der mindestens alle drei Tage betätigt wird und somit einen Wasserwechsel im gesamten Strömungsweg einleitet.

Spitzendurchfluss: Legt fest, ob das Teilnetzende als Platzhalter für einen Einzelverbraucher im Spitzendurchfluss berücksichtigt wird oder nicht.

Teilnetzenden als Einzelverbraucher, deren Spitzendurchfluss nicht berücksichtigt wird, werden zusätzlich als Teilstrom eingebunden. Aus dem Teilstrom der abgeschalteten Volumenströme wird der Durchfluss eines Einzelverbrauchers zur Bemessung verwendet, wenn dieser größer ist als der errechnete Spitzenvolumenstrom nach Gebäudeeinstellung. In diesem Fall wird ein Hinweis im Report ausgegeben. Die Gleichzeitigkeit in % (Data Coloring) wird auf alle angeschlossenen Verbraucher-Volumenströme bezogen, auch auf die, deren Spitzendurchfluss nicht berücksichtigt wird. Daher wird die Prozentangabe in diesen Fällen kleiner.

Max. Einzeldurchfluss der folgenden Zapfstellen: Wenn das Teilnetzende einen einzelnen Verbraucher repräsentiert, geben Sie hier keinen Wert ein und lassen 0 l/s stehen. Dann wird für die Berechnung der Summendurchfluss genommen.

: Öffnet den Dialog Durchfluss im Teilnetz, in dem Durchfluss und Mindestdruck mithilfe von standardisierten Verbrauchern gesetzt werden können.

Mindestfließdruck: Stellen Sie den Mindestfließdruck in hPa ein.

Summendurchfluss Kalt- und Warmwasser: Die Summendurchflüsse geben Sie unter Summendurchfluss Kalt- bzw. Warmwasser ein. Dabei wird automatisch nur der Wert berücksichtigt, der der angeschlossenen Leitung (Warm- oder Kaltwasser) entspricht.

Dauerdurchfluss Kalt- und Warmwasser: Möchten Sie einem Verbraucher einen Dauerdurchfluss zuteilen, so können Sie dies unter Dauerdurchfluss Kalt- bzw. Warmwasser. Haben Sie gleichzeitig einen Berechnungsdurchfluss angegeben, so wird dieser nicht mehr berücksichtigt. Es erfolgt eine entsprechende Meldung.

Anbindung: Wenn das Teilnetzende einen einzelnen Verbraucher darstellt, brauchen Sie hier nichts auswählen.

Teilnetzende als Platzhalter für ein nicht konstruiertes Teilnetz, das ggf. einen spülrelevanten Verbraucher beinhaltet

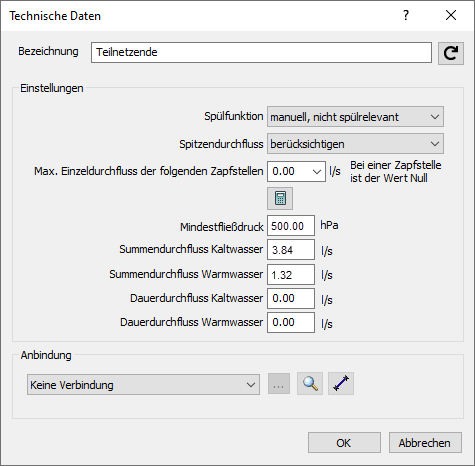

Dialog Technische Daten Linear Revit

Bezeichnung: Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Einstellungen

Spülfunktion: Legt fest, ob das Teilnetzende als Platzhalter für ein nicht konstruiertes Teilnetz einen spülrelevanter Verbraucher beinhaltet und somit, ob ein Strömungsteiler bei der Berechnung berücksichtigt wird. Als spülrelevant wird ein Verbraucher bezeichnet, der mindestens alle drei Tage betätigt wird und somit einen Wasserwechsel im gesamten Strömungsweg einleitet.

Spitzendurchfluss: Wenn das Teilnetzende ein Teilnetz repräsentiert, das aber nicht konstruiert wurde, können Sie lediglich das gesamte Teilnetz von der Berechnung des Spitzendurchflusses ausschließen. Wählen Sie dazu die Option nicht berücksichtigen.

Max. Einzeldurchfluss der folgenden Zapfstellen: Wenn das Teilnetzende ein Teilnetz mit mehreren Verbrauchern repräsentiert, geben Sie den größten aller Durchflüsse dieser Verbraucher ein. Dies ist der Durchfluss, der als Minimum für den Fließweg angesetzt wird.

: Öffnet den Dialog Durchfluss im Teilnetz, in dem Durchfluss und Mindestdruck mithilfe von standardisierten Verbrauchern gesetzt werden können.

Mindestfließdruck: Geben Sie den Druck in hPa ein, der für das Teilnetz inklusive der Rohrleitungen vorgesehen ist.

Summendurchfluss Kalt- und Warmwasser: Die Summendurchflüsse geben Sie unter Summendurchfluss Kalt- bzw. Warmwasser als Summe aller Verbraucher des Teilnetzes ein. Dabei wird automatisch nur der Wert berücksichtigt, der der angeschlossenen Leitung (Warm- oder Kaltwasser) entspricht.

Dauerdurchfluss Kalt- und Warmwasser: Möchten Sie dem Teilnetz einen Dauerdurchfluss zuteilen, so können Sie dies unter Dauerdurchfluss Kalt- bzw. Warmwasser. Haben Sie gleichzeitig einen Berechnungsdurchfluss angegeben, so wird dieser nicht mehr berücksichtigt. Es erfolgt eine entsprechende Meldung.

Anbindung: Wenn das Teilnetzende ein Teilnetz darstellt, das nicht konstruiert wurde, brauchen Sie hier nichts auswählen.

Teilnetzende verknüpft mit Teilnetzstart

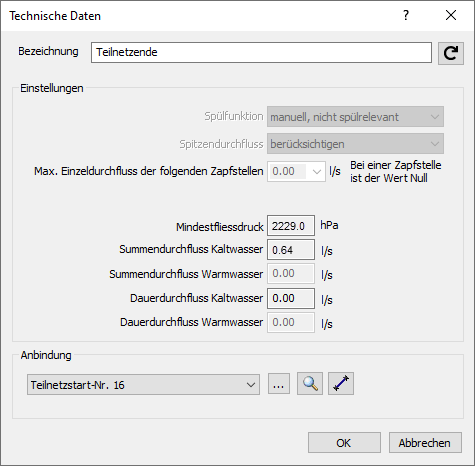

Dialog Technische Daten Linear Revit

Bezeichnung: Zeigt die Bezeichnung des Bauteils an. Sie können die Bezeichnung nicht ändern.

Einstellungen: Wenn das Teilnetzende mit einem konstruierten Teilnetz verknüpft wurde, ist der Bereich Einstellungen deaktiviert. Die notwendigen Werte werden aus dem Teilnetz ermittelt und für die Berechnung verwendet.

Anbindung: Dropdown-Liste zur Auswahl des zu verbindenden Teilnetzstarts. Sie können entweder per Klick einen Teilnetzstart aus dem Modell oder einen verfügbaren Teilnetzstart aus der Liste verfügbarer Teilnetzstarts auswählen. Ein Teilnetzende kann immer mit genau einem Teilnetzstart verknüpft werden. Ein Teilnetzstart wiederum kann mit mehreren Teilnetzenden verknüpft werden. Solch eine n:1-Verbindung können Sie verwenden, um bspw. ein Bad im Wohnungsbau nur einmal zu konstruieren und dann mehrfach in den Etagen zu verknüpfen. Eine n:1-Verbindung ist für Warm- und Kaltwasserleitungen möglich. Klick auf zoomt im Modell auf den verknüpften Teilnetzstart.
