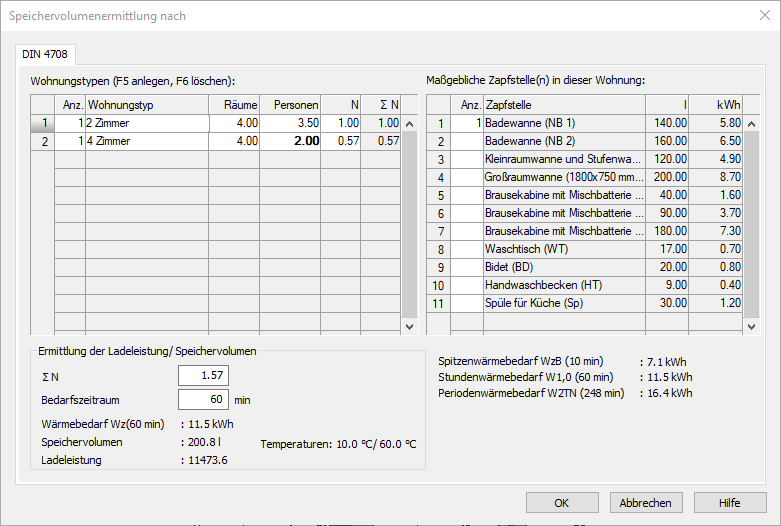

Details zu Speichervolumenermittlung nach
Informationen zum Bauteildatendialog Speichervolumenermittlung nach für den Trinkwassererwärmer.
Sie befinden sich hier:
Wohnungstypen (DIN 4708)
In der linken Tabelle ermitteln Sie die Bedarfskennzahl N.
Anz.
Gibt die Anzahl der Wohnungen an. Die Anzahl der Personen wird automatisch angepasst.
Wohnungstyp
Gibt den Wohnungstyp an. Nach einem Klick in eine Zeile wird zunächst eine Einheitswohnung mit 3,5 Personen (durchschnittliche Belegung pro Wohnung in Deutschland) vorgeschlagen.
Räume
Gibt die Anzahl der Räume an. Die Anzahl der Personen wird automatisch angepasst.
Personen
Wenn Sie die Anzahl der Wohnungen oder Räume anpassen, passt das Programm automatisch die Anzahl der Personen an. Sie können diese Anzahl überschreiben.
N
Die Bedarfskennzahl der Einheitswohnung ist N=1. Der Wert wird abhängig von der Personenzahl und dem kumulierten Wärmebedarf der Zapfstellen ermittelt.
∑N
Wert von N, multipliziert mit der Anzahl der Wohnungen.
Maßgebliche Zapfstelle(n) in dieser Wohnung (DIN 4708)
In der rechten Tabelle stellen Sie die Zapfstellen der in der linken Tabelle markierten Wohnung ein. Falls Sie mehrere Zapfstellen angeben, wird angenommen, dass diese gleichzeitig betrieben werden.
Anz.
Gibt die Anzahl der Zapfstellen an.
Zapfstelle
Gibt die Bezeichnung der Zapfstelle an.
l
Gibt das Speichervolumen des Trinkwassererwärmers für die maßgebliche Zapfstelle an.
kWh
Gibt den Wärmebedarf der Zapfstelle an.
Ermittlung der Ladeleistung/Speichervolumen (DIN 4708)
Abhängig vom vorzugebenden Bedarfszeitraum werden Wärmebedarf, Speichervolumen und Ladeleistung ermittelt und angezeigt. Die Kaltwassertemperatur stammt aus den Berechnungsparametern des Konfigurationsdialogs. Die Warmwassertemperatur legen Sie im Bauteildialog des Trinkwassererwärmers fest.
Bedarf (DIN 4708)
Dieser Bereich zeigt die ermittelten Werte für den Spitzenwärmebedarf WzB, den Stundenwärmebedarf 1,0 und den Periodenwärmebedarf W2TN an.
