Details zu Bauteildaten für Frischwasserstationen
Informationen zum Bauteildatendialog für Frischwasserstationen.
Frischwasser- und Wohnungsstationen werden in den Rohrnetzberechnungen von LINEAR Analyse Heating und LINEAR Analyse Potable Water berücksichtigt und für die Dimensionierung der Rohrleitungen korrekt zugrunde gelegt. Sie werden mit notwendigem und optionalem Zubehör in den Stücklisten ausgewiesen.
Die Wohnungsstation versorgt eine einzelne Wohnung mit Heizwärme und Warmwasser. In der Wohnungsstation wird über den Heizungsvorlauf aus dem Wärmeerzeuger Heizungswärme direkt an die Wohnung weiter gegeben. Trinkwasser wird durch einen Wärmetauscher über den Heizungsvorlauf erwärmt. So können Zirkulationsleitungen vom zentralen Wärmeerzeuger bis zur Wohnung eingespart werden. Dadurch, dass die Leitungen von der Wohnungsstation zu den Trinkwasserzapfstellen kurz sind, sind keine Maßnahmen zur Legionellenbekämpfung notwendig und die Probenamenpflicht entfällt.
Im Schemagenerator finden Sie neutrale Frischwasserstationen und herstellerabhängige Wohnungsstationen. Alle Symbole aus dem Assistenten für Frischwasser- und Wohnungsstationen sind herstellerabhängig, alle Symbole aus den Symbolleisten werden neutral verwendet.
In der Trinkwasserrohrnetzberechnung wird die Wohnungsstation mit mindestens einem Kaltwassereingang und einem Warmwasserausgang angeschlossen. Der Kaltwasserausgang kann auch vor der Wohnungsstation abzweigen und die Entnahmestellen in der Wohnung direkt versorgen.
Optional kann auch eine Zirkulationsleitung angeschlossen werden. Dafür gibt es separate Symbole. Wenn keine Zirkulationsleitung angeschlossen wird, bleibt der Bereich Zirkulation im Bauteildialog deaktiviert.
Sie befinden sich hier:

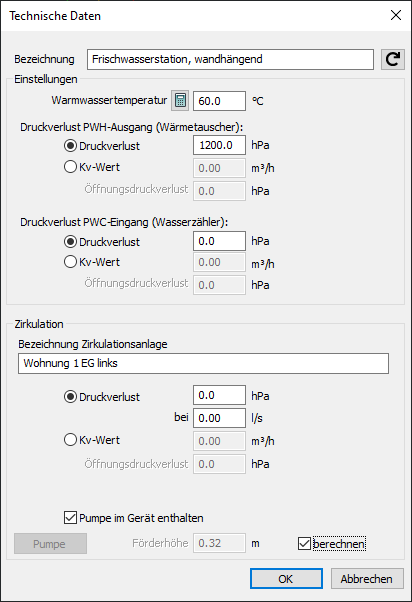

Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf
stellt die Standardeinstellung wieder her.
Einstellungen
Warmwassertemperatur: Die Warmwassertemperatur wird zunächst mit 60°C vorgeschlagen. Sie können für jede Wohnungsstation eine individuelle Temperatur eingeben. Mit Klick auf
können Sie die Temperatur auf den Vorgabewert zurücksetzen.
Druckverlust PWH-Ausgang (Wärmetauscher): Geben Sie den Druckverlust am Warmwasserausgang ein, der durch den Wärmetauscher entsteht. Alternativ können Sie den Kv-Wert zusammen mit dem Öffnungsdruckverlust (20 – 100 mbar) eingeben.
Druckverlust PWH-Eingang (Wasserzähler): Geben Sie den Druckverlust am Kaltwassereingang ein, der gegebenenfalls durch den Wasserzähler entsteht. Falls Sie den Wasserzähler als separates Symbol eingezeichnet haben, setzen Sie hier den Wert auf null.
Alternativ können Sie den Kv-Wert zusammen mit dem Öffnungsdruckverlust (20 – 100 mbar) eingeben.
Zirkulation
Bezeichnung Zirkulationsanlage: An jeder Wohnungsstation mit Zirkulationsanschluss entsteht eine eigene Zirkulationsanlage. Geben Sie zur besseren Unterscheidung eine Bezeichnung ein.
Druckverlust/Kv-Wert: Geben Sie wahlweise den Druckverlust bezogen auf den Volumenstrom oder den Kv-Wert ein.
Pumpe im Gerät enthalten: Auch, wenn die Wohnungsstation eine Pumpe enthält, muss die Verwendung der Pumpe zunächst aktiviert werden. Wenn eine Zirkulationspumpe im Gerät enthalten ist und für die Berechnung berücksichtigt werden soll, aktivieren Sie die Option Pumpe im Gerät enthalten.
Förderhöhe: Zunächst wird eine neutrale Pumpe verwendet und die Förderhöhe berechnet. Wenn Sie bereits wissen, welche Pumpe eingesetzt werden soll, können Sie die Option berechnen deaktivieren und die Förderhöhe eingeben.
Pumpe: Bei manchen Herstellerbauteilen kann über diesen Button eine Hersteller-Pumpe ausgewählt werden.
