Details zu Bauteildaten für Druckerhöhungsanlagen

Informationen zum Bauteildatendialog für Druckerhöhungsanlagen.

Wenn der Mindestversorgungsdruck des Wasserversorgungsunternehmens (WVU) nicht zur Versorgung aller Entnahmestellen im Rohrnetz ausreicht, muss eine Druckerhöhungsanlage (DEA) eingesetzt werden. Die DEA enthält eine Regelung, um den Ausgangsdruck im Ruhe- und im Fließdruckfall konstant zu halten. Im Rohrnetz ergeben sich drei Druckbereiche: Ab dem Netzanfang, ab einem Druckregler (DR) und ab der DEA. Für alle Teilstrecken stehen Ruhedrücke und Fließdrücke zur Verfügung, die über die Visualisierung angezeigt werden können. Es steht ein zusätzlicher Ausdruck für Druckerhöhungsanlagen zur Verfügung, in dem der Betriebspunkt (Q,H), die Temperatur und der NPSH-Wert (Netto-Haltedruckhöhe in m) der Anlage ausgegeben werden.

Achtung:

Es wird empfohlen, noch vor der eigentlichen Rohrnetzkonstruktion eine Druckzonierung vorzunehmen, um zu bestimmen, welche Bereiche mit einer Druckerhöhungsanlage versorgt werden müssen und welche Bereiche sich in einer Normaldruckzone befinden, in der keine DEA erforderlich ist. Diese Bereiche sollten im Netz getrennt werden.

Wenn eine Druckerhöhungsanlage nur in das warme oder kalte Teilnetz eingefügt wird, befinden sich die dahinter angeschlossenen Verbraucher in unterschiedlichen Druckzonen. Dies kann zu starken Temperaturschwankungen an den Entnahmearmaturen führen.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBauteileTechnische DatenBauteil

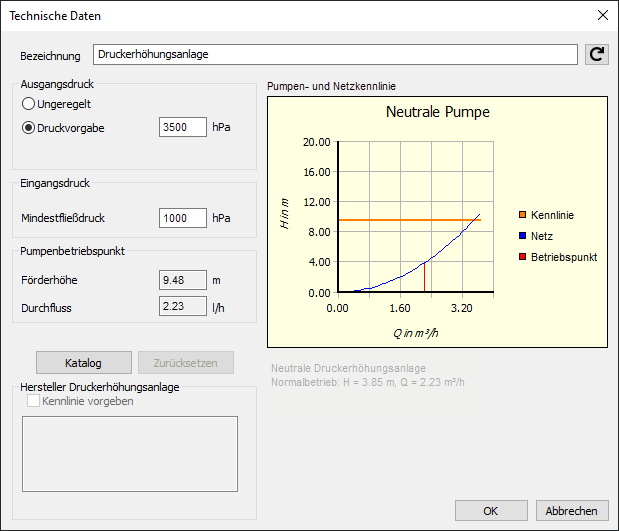

Technische Daten Druckerhöhungsanlage Linear Revit

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Ausgangsdruck

Zunächst wird die DEA mit dem Status Ungeregelt berechnet. Sie verhält sich im Rohrnetz passiv, also ohne Auswirkungen auf das Rohrnetz. Wechseln Sie zu Druckvorgabe und geben Sie den Ausgangsdruck ein, der sich hinter der DEA einstellen soll.

Eingangsdruck

Geben Sie im Bereich Eingangsdruck den Mindestfließdruck (erforderlicher Druck am Eingang der DEA) ein.

Pumpenbetriebspunkt

Bei neutralen Pumpen werden die Förderhöhe und der Durchfluss berechnet und angezeigt.

Katalog, Zurücksetzen

Katalog: Wählen Sie eine Druckerhöhungsanlage aus dem Herstellerkatalog aus. Diese Möglichkeit ist nicht bei allen Versionen des Programms gegeben. Welche Hersteller und Druckerhöhungsanlagen im Katalog verfügbar sind, ist außerdem von den installierten Produktdatensätzen abhängig.

Zurücksetzen: Setzt die Werte wieder auf eine neutrale Druckerhöhungsanlage zurück.

Hersteller Druckerhöhungsanlage

Kennlinie vorgeben: Wenn bei einer Druckerhöhungsanlage mehrere Kennlinien vorhanden sind, kann man bei aktivierter Option Kennlinie vorgeben eine Kennlinie gezielt auswählen. Anderenfalls wählt das Programm automatisch die günstigste Kennlinie aus.

Pumpen- und Netzkennlinie

Im angezeigten Diagramm werden die Pumpenkennlinien und die Netzkennlinie aufgeführt.
