Details zu Bauteildaten für Ausdehnungsgefäße
Informationen zum Bauteildatendialog für Ausdehnungsgefäße.

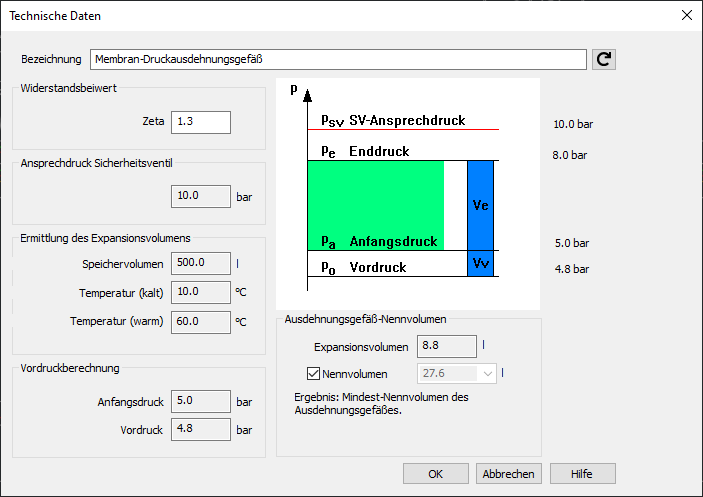

Mit dem Dialog Membran-Druckausdehnungsgefäß können Sie Ausdehnungsgefäße auslegen lassen oder selbst eines auswählen.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf
stellt die Standardeinstellung wieder her.
Widerstandsbeiwert, Ansprechdruck, Ermittlung des Expansionsvolumen
Für die Berechnungen können Sie den Zetawert eingeben. Der Ansprechdruck für das Sicherheitsventil wird aus den Bauteildaten des Sicherheitsventils übernommen und kann nur dort geändert werden. Die Daten für die Ermittlung des Expansionsvolumens werden aus dem Rohrnetz ermittelt (z. B. Trinkwassererwärmer).
Ausdehnungsgefäß-Nennvolumen
Ist die Option Nennvolumen aktiviert, wird das Ausdehnungsgefäß mit dem automatisch ermittelten Mindestnennvolumen verwendet. Wenn Sie ein bestimmtes Nennvolumen auswählen möchten,deaktivieren Sie die Option und wählen Sie aus der Dropdown-Liste ein passendes Nennvolumen aus.
Es wird angezeigt, ob das Nennvolumen ausreicht, und welches Speichervolumen mit dieser Größe abgedeckt werden kann.
