Details zu Bauteildaten für Wärmeübertrager

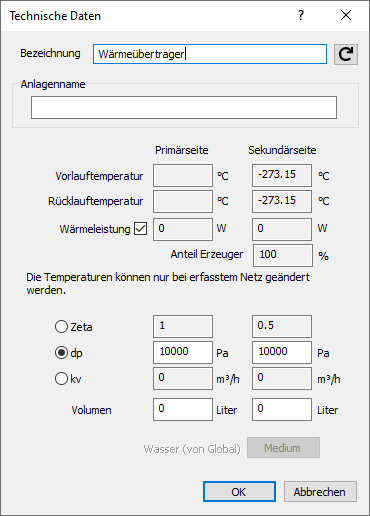

Informationen zum Bauteildatendialog für Wärmeübertrager.
Mit einem Wärmeübertrager (WÜT) können Anlagen thermisch miteinander gekoppelt werden (Nahwärme, Prozesswärme). Wärmeübertrager teilen das Rohrnetz in verschiedene Anlagen auf. Auf der Primärseite agiert der WÜT wie ein Verbraucher, auf der Sekundärseite wie ein Wärmeerzeuger. Bei der Berechnung wird zunächst das Sekundärsystem berechnet, danach das Primärsystem. Die Wärmeströme werden automatisch vom Sekundärsystem auf das Primärsystem übertragen. Auf der Primärseite kann die Leistung erhöht werden. Entfernen Sie dazu das Häkchen bei Wärmeleistung. Geben Sie unter Anlagenname die Bezeichnung der Folgeanlage ein.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf
stellt die Standardeinstellung wieder her.
Vorlauftemperatur, Rücklauftemperatur
Primärseite: Die Temperaturen werden aus dem Wärmeerzeuger des Primärsystems übernommen und hier lediglich angezeigt. Die Felder sind deaktiviert und die Temperaturen können nur am Wärmeerzeuger geändert werden.
Sekundärseite: Stellen Sie am Wärmeübertrager die Vor- und Rücklauftemperatur für das Sekundärsystem ein. Die Änderung der Temperaturen ist nur bei erfasstem Rohrnetz möglich.
Wärmeleistung
Die Wärmeströme werden automatisch vom Sekundärsystem auf das Primärsystem übertragen. Auf der Primärseite kann die Leistung erhöht werden. Deaktivieren Sie dazu das Checkbox für Wärmeleistung.
Zetawert, Druckverlust, kv-Wert
Geben Sie wahlweise einen festen Zetawert, einen festen, absoluten Druckverlust in Pa oder einen kv-Wert ein.
Volumen
Geben Sie das Wasservolumen des Wärmetauschers ein. Der Wert wird zur Berechnung des Anlagenvolumens und zur Auslegung des Membranausdehnungsgefäßes (MAG) verwendet. Wenn das Wasservolumen nicht eingetragen wird, erscheint ein Report-Hinweis in der Berechnung. Dies ist nur der Fall, wenn ein MAG in der Zeichnung vorhanden ist.
Medium
Zunächst wird das Medium (Fluid) verwendet, das global über den Button Medium aus dem Hauptdialog ausgewählt wurde. Sie können für jede Anlage ein anderes Medium verwenden.
