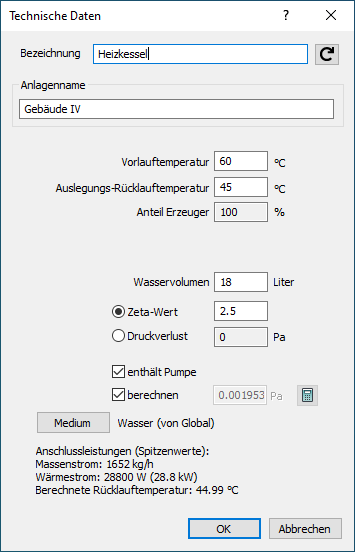

Technische Daten Erzeuger Wärme Kälte Linear Revit

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Anlagenname

Wenn sich mehrere Anlagen in einem Modell befinden, geben Sie zu besseren Unterscheidung einen Namen ein. Die Bezeichnung erscheint im Berechnungsdialog bei der Anlagenauswahl. Auch beim Ausdruck kann zwischen den verschiedenen Anlagen gewählt werden. Die Daten werden bei Mehrkesselanlagen automatisch auf die übrigen Wärme- oder Kälteerzeuger übertragen.

Vorlauftemperatur, Rücklauftemperatur

Stellen Sie am Kälte- oder Wärmeerzeuger die Vor- und Rücklauftemperatur für das gesamte Rohrnetz ein. Die Daten werden bei Mehrkesselanlagen automatisch auf die übrigen Wärmeerzeuger übertragen. Die Änderung der Temperaturen ist nur bei erfasstem Rohrnetz möglich.

Anteil Erzeuger

Die Änderung des Wertes ist nur bei Mehrkesselanlagen möglich. Wenn nur ein Wärmeerzeuger im Modell enthalten ist, wird der Wert automatisch auf 100 % gesetzt und ist deaktiviert.

Bei Mehrkesselanlagen geben Sie hier den Anteil der Massenströme ein, den der einzelne Wärme- oder Kälteerzeuger abdecken soll. Zunächst wird der Anteil mit 100 % vorgeschlagen. Teilen Sie den Anteil der Massenströme so auf, dass die Summe aus allen Wärmeerzeugern 100 % ergibt. Ebenso sind redundante Erzeuger mit je 100 % Anteil möglich. Auch Mischformen sind möglich: Ein Teil der Erzeuger ergibt in der Summe 100 %, dazu kommt ein oder mehrere redundante Erzeuger mit je 100 %. Die Summe der Massenströme aller Erzeuger sollte 100 % oder ein Vielfaches davon betragen, anderenfalls wird ein Hinweis im Report ausgegeben.

Wasservolumen

Geben Sie das Wasservolumen des Kälte- oder Wärmeerzeugers ein. Der Wert wird zur Berechnung des Anlagenvolumens und zur Auslegung des Membranausdehnungsgefäßes (MAG) verwendet. Wenn das Wasservolumen nicht eingetragen wird, erscheint ein Report-Hinweis in der Berechnung. Dies ist nur der Fall, wenn ein MAG im Modell vorhanden ist.

Zetawert, Druckverlust

Geben Sie wahlweise einen festen Zetawert oder einen festen, absoluten Druckverlust in Pa ein.

enthält Pumpe, berechnen

enthält Pumpe

Aktiviert: In der Berechnung wird für das Rohrnetz das Vorhandensein einer Pumpe simuliert. Die Leistung der Pumpe können Sie durch Aktivierung der Checkbox berechnen bei der Berechnung ermitteln oder den Pumpendruck manuell festlegen. Manuell eingegebene Werte werden fett dargestellt. Ein Klick auf setzt manuell eingegebene Werte auf den ermittelten Pumpendruck zurück.

Deaktiviert: In der Berechnung wird für das Rohrnetz keine Pumpe simuliert und der Einbau einer separaten Pumpe ist erforderlich. Wenn keine Pumpe verbaut ist, erscheint bei der Berechnung eine Fehlermeldung in den Reports und das Netz kann nicht berechnet werden.

Medium

Öffnet den Dialog Anlagenbezogenes Medium zur Bearbeitung des für die aktuelle Anlage verwendeten Mediums. Im Normalfall wird das global definierte Medium verwendet.
