Details zu Bauteildaten für den Teilnetzstart

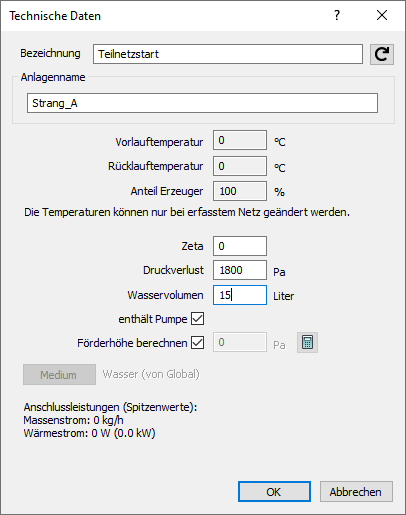

Informationen zum Bauteildatendialog für den Teilnetzstart.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.
Anlagenname
Geben Sie zu besseren Unterscheidung mehrerer Anlagen einen Namen ein. Die Bezeichnung erscheint im Berechnungsdialog bei der Anlagenauswahl. Die Daten werden bei Mehrkesselanlagen automatisch auf die übrigen Wärme- oder Kälteerzeuger übertragen.
Vorlauftemperatur, Rücklauftemperatur
Stellen Sie am Kälte- oder Wärmeerzeuger die Vor- und Rücklauftemperatur für das gesamte Rohrnetz ein. Die Daten werden bei Mehrkesselanlagen automatisch auf die übrigen Wärmeerzeuger übertragen.
Anteil Erzeuger
Bei Mehrkesselanlagen geben Sie hier den Anteil der Massenströme ein, den der einzelne Wärme- oder Kälteerzeuger abdecken soll. Zunächst wird der Anteil mit 100 % vorgeschlagen. Teilen Sie den Anteil der Massenströme so auf, dass die Summe aus allen Wärmeerzeugern 100 % ergibt. Ebenso sind redundante Erzeuger mit je 100 % Anteil möglich. Auch Mischformen sind möglich: Ein Teil der Erzeuger ergibt in der Summe 100 %, dazu kommt ein oder mehrere redundante Erzeuger mit je 100 %. Die Summe der Massenströme aller Erzeuger sollte 100 % oder ein Vielfaches davon betragen, anderenfalls wird ein Hinweis im Report ausgegeben.
Zetawert, Druckverlust
Für diesen Parameter stellen Sie entweder einen festen Zetawert für den Kälte- oder Wärmeerzeuger ein oder einen festen, absoluten Druckverlust in Pa.
Wasservolumen
Geben Sie das Wasservolumen des Kälte- oder Wärmeerzeugers ein. Der Wert wird zur Berechnung des Anlagenvolumens und zur Auslegung des Membranausdehnungsgefäßes (MAG) verwendet. Wenn das Wasservolumen nicht eingetragen wird, erscheint ein Report-Hinweis in der Berechnung. Dies ist nur der Fall, wenn ein MAG im Modell vorhanden ist.
Enthält Pumpe
Aktiviert: In der Berechnung wird für das Teilnetz hinter dem Teilnetzstart das Vorhandensein einer Pumpe simuliert. Die Leistung der Pumpe wird in der Berechnung ermittelt, kann aber auch manuell angepasst werden. Ein Klick auf setzt die Pumpenleistung auf den ermittelten Wert zurück. Wenn eine weitere Pumpe in das Teilnetz hinter dem Teilnetzstart eingebaut wird, erscheint in der Berechnung eine Meldung zu überzähligen Pumpen im Fließweg.
Deaktiviert: In der Berechnung wird für das Teilnetz hinter dem Teilnetzstart keine Pumpe simuliert. Wenn keine Pumpe verbaut ist, erscheint eine Fehlermeldung in der Berechnung und das Netz kann nicht berechnet werden. Der Einbau einer Pumpe in das Teilnetz hinter dem Teilnetzstart ist erforderlich.
Teilnetzstart mit Verknüpfung
Wenn der Teilnetzstart mit einem Teilnetzende verknüpft ist, wird der Dialog auf den Bereich Anbindung reduziert. In diesem Fall werden drei zusätzliche Buttons angezeigt. Mit einem Klick auf Lösen heben Sie die Verknüpfung auf und der Dialog wird auf die ursprüngliche Ansicht mit allen Bauteildaten zurückgesetzt. Mit dem Button zeigen Sie das verknüpfte Teilnetzende im Modell an. Das Programm zoomt das Bauteil heran und markiert die Position zusätzlich mit einem Pfeil. Nach einem Klick auf den Button zeigt das Programm sowohl Teilnetzstart als auch Teilnetzende der Verknüpfung an und kennzeichnet die Verbindung mit einer unterbrochenen Linie. Das Teilnetzende wird in dieser Ansicht zusätzlich mit einem Pfeil gekennzeichnet.
