Details zu Bauteildaten für das Strangregulierventil

Informationen zum Bauteildatendialog für das Strangregulierventiel.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBauteileTechnische DatenBauteil

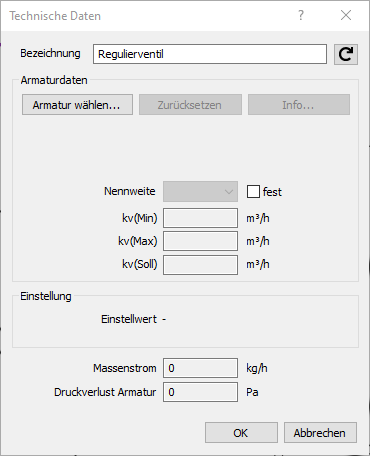

Technische Daten Regulierventil Linear Revit

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Armaturdaten

Armatur wählen...: Mit diesem Button kann ein herstellerspezifisches Regulierventil ausgewählt und mit dem Button Übernehmen dem ausgewählten Bauteil zugeordnet werden. Das gewählte Ventil wird nach der Auswahl mit den spezifischen Daten im Dialog angezeigt. Das Angebot an Ventilen ist abhängig von den installierten Herstellerdatensätzen.

Zurücksetzen: Setzt die manuell zugewiesene Armatur auf ein neutrales Modell zurück.

Nennweite: In dieser Dropdown-Liste wird Ihnen die aktuelle Nennweite der Armatur ausgewiesen. Sie haben hier die Möglichkeit, aus der Dropdown-Liste eine Dimension zu wählen, auf die das Ventil dann festgesetzt wird. Für die Berechnung wird die festgesetzte Nennweite verwendet. Durch die Option frei in der Dropdown-Liste überlassen Sie die Dimensionierung dem Programm, das dann aufgrund der Berechnungsergebnisse eine Nennweite vergibt.

Die neue vom Programm gewählte Nennweite wird daraufhin beim nächsten Öffnen des Dialoges ausgewiesen.

Weitere Daten

Angezeigt werden die aktuellen Werte für kv-Min, kv-Max, kv-Soll, die Ventileinstellung, Massenstrom und Druckverlust.

Achtung:

Das Strangregulierventil besteht immer aus zwei Bauteilen, die Sie nach dem Kopieren wieder einander zuweisen müssen. Mit der Funktion Bauteile verbinden < haben Sie die Möglichkeit, beide kopierten Bauteile nacheinander anzuwählen und so eine neue Zuordnung herzustellen.
