Details zu Bauteildaten für Pumpen

Informationen zum Bauteildatendialog für Pumpen.

Eine Pumpe wird in eine bestehende Rohrleitung eingefügt. Die Rohrleitung wird automatisch aufgebrochen, und die Pumpe wird an die Leitungen angebunden. Der Einbau einer Pumpe im Rohrnetz wirkt sich in der Druckverlustberechnung als Druckgewinn aus. Dieser wird aufgrund der eingestellten Förderhöhe berechnet.

Die eingezeichneten Pumpen in Ihrem Heizungsrohrnetz sind zunächst neutral. Der Durchfluss ergibt sich aus den Massenströmen der Verbraucher.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBauteileTechnische DatenBauteil

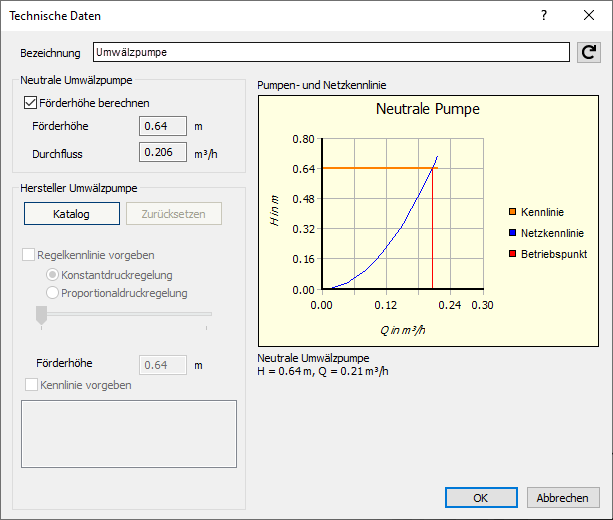

Technische Daten Umwälzpumpe Linear Revit

Bezeichnung

Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.

Neutrale Umwälzpumpe

In diesem Bereich können Sie bauteilspezifische Einstellungen für eine neutrale Umwälzpumpe vornehmen. Die Förderhöhe wird aus den Druckverlusten des Systems berechnet oder Sie können eine Förderhöhe angeben. Wenn Sie die Förderhöhe angeben, bleibt der Volumenstrom des Systems gleich und die Ventile werden so eingestellt, dass diese einen höheren Druckverlust erzeugen um den gleichen Durchfluss zu erreichen.

Förderhöhe berechnen: Sie können die benötigte Förderhöhe vom Programm berechnen lassen. Dieses Wertepaar aus Volumenstrom und Druckverlust wird dann zur Auslegung der erforderlichen Umwälzpumpe herangezogen.

Ist Förderhöhe berechnen aktiviert, werden die Eingabefelder Förderhöhe und Durchfluss deaktiviert und die benötigten Werte angezeigt. Sie werden auch später im Ausdruck ausgegeben. Die Förderhöhe wird aus dem Druckverlust im Rohrnetz berechnet.

Ist Förderhöhe berechnen nicht aktiviert, geben Sie die Förderhöhe der Pumpe in Meter ein. Förderhöhe und Durchfluss (Volumenstrom) werden auch im Ausdruck mit angegeben.

Hersteller Umwälzpumpe

In diesem Bereich können Sie eine herstellerspezifische Pumpe auswählen und auslegen.

Katalog: Öffnet den Dialog Pumpenauswahl. Hier stehen Ihnen Modelle verschiedener Hersteller zur Verfügung. Sie können eine Pumpe auswählen und die Daten einer Pumpe im Modell zuweisen.

Sobald eine Hersteller-Pumpe zugewiesen wurde, werden der Betriebspunkt, die Netzkennlinie und die Pumpenkennlinien im Diagramm angezeigt. Falls es mehrere statische Pumpenkennlinien gibt, können Sie die Kennlinie vorgeben.

Zurücksetzen: Nach dem Zurücksetzen einer Pumpe verhält sie sich wieder neutral. Es wird kein Hersteller mehr angegeben. Die Förderhöhe wird aus den Druckverlusten des Systems berechnet oder Sie können eine Förderhöhe angeben. Wenn Sie die Förderhöhe angeben, bleibt der Volumenstrom des Systems gleich und die Ventile werden so eingestellt, dass diese einen höheren Druckverlust erzeugen um den gleichen Durchfluss zu erreichen.

Regelkennlinie vorgeben: Wenn die Pumpe über eine Regelkennlinie verfügt, kann man die Pumpeneinstellungen selbst festlegen. Bei aktivierter Option Regelkennlinie vorgeben haben Sie die Möglichkeit, die Regelkennlinie mit Hilfe des Reglers zu verändern. Je nach Verfügbarkeit können Sie dabei eine Konstantdruckregelung oder eine Proportionaldruckregelung vornehmen. Die Einstellung des Reglers wird im Eingabefeld Förderhöhe mitgeführt. Im Eingabefeld Förderhöhe können Sie die Förderhöhe auch manuell eingeben. Die Einstellung im Eingabefeld wird vom Regler übernommen.

Achtung:

Bei direkt hintereinander geschalteten Pumpen müssen Sie die Förderhöhe für eine Pumpe manuell vorgeben. Die zweite Pumpe wird dann vom Programm mit dem restlichen erforderlichen Differenzdruck zur Überwindung des Anlagenwiderstands versehen.
