Details zu Bauteildaten für Fußbodenheizungs-Verteiler

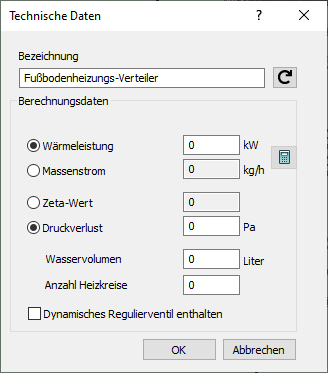

Informationen zum Bauteildatendialog für Fußbodenheizungs-Verteiler.
Der Fußbodenheizungs-Verteiler (FBH-Verteiler) wird in Rohrnetzberechnung Heizungals Verbraucher und Endbauteil betrachtet. Wenn an den FBH-Verteiler konstruktiv Heizkreise angeschlossen wurden, werden diese einzelnen Kreise nicht mehr mit der Rohrnetzberechnung Heizung erfasst. Der FBH-Verteiler enthält alle technischen Daten der Heizkreise, die für die Berechnung benötigt werden. Wenn Sie den Fußbodenheizungsverteiler aus LINEAR Building eingezeichnet haben, werden die Daten aus der Berechnung von LINEAR Building übernommen und können in diesem Bauteildialog nicht mehr verändert werden. Wenn sich die Daten verändert haben, klicken Sie in LINEAR Building erneut auf Zeichnen. Sie haben dann die Möglichkeit, den Verteiler zu aktualisieren. Sie müssen den Verteiler nicht erneut platzieren und die Daten werden aktualisiert.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.
Berechnungsdaten
Wärmeleistung, Massenstrom: Sie können wahlweise den Massenstrom oder die Wärmeleistung vorgeben. Der jeweils andere Wert wird automatisch berechnet.
Zetawert, Druckverlust: Sie können wahlweise den Zetawert oder den Druckverlust eingeben. Aus LINEAR Building wird der Druckverlust übergeben. Falls ein dynamisches Regulierventil enthalten ist, werden die zusätzlichen Druckverluste aus dem Netz hinzugefügt.
Wasservolumen: Das Wasservolumen wird zur Berechnung des Anlagenvolumens und zur Auslegung des Membranausdehnungsgefäßes (MAG) benötigt. Wenn das Wasservolumen nicht eingetragen wird, erscheint ein Report-Hinweis in der Berechnung. Dies ist nur der Fall, wenn ein MAG im Modell vorhanden ist.
Dynamisches Regulierventil enthalten
Wenn der Verteiler aus LINEAR Building eingezeichnet wurde, kann er abhängig vom verwendeten FBH-System bereits ein dynamisches Regulierventil enthalten. Dann ist diese Option automatisch aktiviert. Sie brauchen in diesem Fall kein Strangregulierventil mehr vor dem Verteiler einzuzeichnen. Er wird in LINEAR Building automatisch abgeglichen. Die zusätzlichen Druckverluste aus dem Netz werden dem Verteiler hinzugefügt. Die Einstellwerte können Sie aus der Berechnung von LINEAR Building entnehmen.
Diese nicht gezeichneten Regulierventile werden nicht im Ausdruck Regulierarmaturen aufgeführt.
