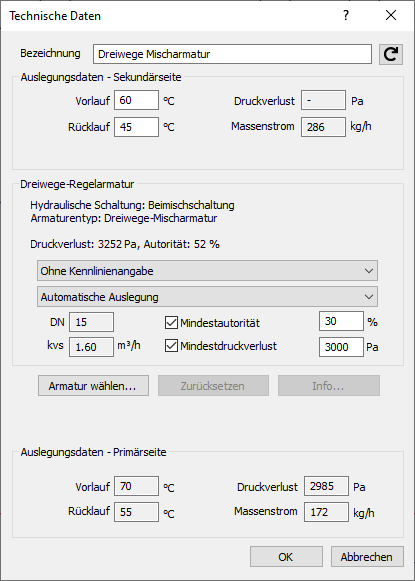

Details zu Bauteildaten für Dreiwegearmaturen
Informationen zum Bauteildatendialog für Dreiwegearmaturen.
Ein Beimischventil wird eingebaut, um die Vorlauftemperatur des folgenden Teilnetzes zu regeln.
Sie befinden sich hier:
Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf stellt die Standardeinstellung wieder her.
Auslegungsdaten – Sekundärseite
Vorlauf, Rücklauf, Druckverlust, Massenstrom: Geben Sie die gewünschten Vor- und Rücklauftemperaturen des Beimischventils für die Sekundärseite ein. Der daraus resultierende Massenstrom wird angezeigt.
Dreiwege-Regelarmatur
Das Modell, der Druckverlust und die Autorität der neutralen oder zugewiesenen Armatur werden angezeigt, sobald das Rohrnetz berechnet wurde.
Kennlinienangabe: Die Kennlinienangabe wird in der Stückliste ausgegeben.
Auslegung: Nach der Berechnung wird die Dreiwegearmatur zunächst vom Programm ausgelegt. Sie können auch gezielt Kvs-Werte aus der Norm-Reihe der neutralen Armatur auswählen. Bei herstellerspezifischen Armaturen steht nach der Berechnung eine herstellerspezifische Kvs-Reihe zur Auswahl. Wenn Sie Benutzerdefinierte Vorgabe auswählen, können der Kv-Wert und die Dimension frei eingegeben werden.
Armatur wählen...: Mit dem Button Armatur wählen... kann eine herstellerspezifische Dreiwegearmatur ausgewählt und mit dem Button Übernehmen dem ausgewählten Bauteil zugeordnet werden. Das gewählte Ventil wird nach der Auswahl mit den spezifischen Daten im Dialog angezeigt. Das Angebot an Armaturen ist abhängig von den installierten Herstellerdatensätzen.
Dimension, Autorität, kv-Wert und Druckverlust: Stellen Sie hier die Ventilautorität für das Mischventil ein. Mit dieser Angabe legen Sie das Verhältnis zwischen den Druckverlusten des Beimischventils und den Druckverlusten in dem volumenvariablen Rohrnetz (Primärseite) einschließlich des Beimischventils selbst fest. Der zugehörige kV-Wert wird nach der Berechnung angezeigt.
Der kV-Wert bzw. die Autorität werden erst nach der Neuberechnung des Rohrnetzes aktualisiert.
Zurücksetzen: Setzt die manuell zugewiesene Armatur auf ein neutrales Modell zurück.
Auslegungsdaten – Primärseite
Vorlauf, Rücklauf, Druckverlust, Massenstrom: Hier werden Vor-, Rücklauftemperatur, Druckverlust und Massenstrom der Primärseite angezeigt. Die Vor- und Rücklauftemperaturen entsprechen den Daten im Wärmeerzeuger bzw. Kälteerzeuger.
Die Vorlauf- und Rücklauftemperatur entspricht immer der Vor- und Rücklauftemperatur im Wärme- bzw. Kälteerzeuger des Teilnetzes. Änderungen im Dialog Mischventil werden automatisch in den Erzeuger übernommen!
Achten Sie auch darauf, dass die Vorlauftemperatur der Sekundärseite gleich der Rücklauftemperatur der Primärseite sein sollte!
